Как правильно выбрать трубчатую шину из алюминиевого сплава

Самый прямой ответ: выберите свой трубчатая шина из алюминиевого сплава на основе четырех параметров сердечника — марки сплава, внешнего диаметра и толщины стенки, номинального тока алюминиевой трубчатой шины и условий окружающей среды на месте установки. Правильное выполнение этих четырех правил устраняет наиболее распространенные причины преждевременного выхода из строя, тепловой перегрузки и механического разрушения на открытых подстанциях и в конструкциях электропередачи. В этом руководстве рассматривается каждый фактор с конкретными данными, отраслевыми сравнениями и практическими рекомендациями, которые помогут инженерам, командам по закупкам и менеджерам проектов принимать обоснованные решения.

Почему алюминиевые трубчатые шины являются предпочтительным выбором для высоковольтных установок

Трубчатые шины из алюминиевого сплава в значительной степени заменили сплошные и плоские проводники на открытых распределительных устройствах среднего и высокого напряжения, подстанциях и сооружениях передачи. Причины хорошо подкреплены инженерными данными.

Полый трубчатый профиль использует материал более эффективно, чем сплошной стержень эквивалентного сечения. При заданной допустимой нагрузке по току трубчатый проводник может достичь тех же характеристик скин-эффекта при Масса материала на 30–40 % меньше по сравнению с твердым стержнем. Это напрямую приводит к снижению структурной нагрузки на опорные изоляторы и стальные конструкции порталов, что является значительным преимуществом в системах шин подстанций с большими пролетами, где пролеты от 8 до 15 метров между опорами типичны.

Алюминиевые сплавы также обеспечивают соотношение прочности к весу, с которым сталь и медь не могут сравниться при сопоставимых уровнях затрат. Для наружного применения, подверженного воздействию ветра, льда и сейсмических явлений, такие механические характеристики являются не просто удобством, а требованием структурной безопасности. Трубчатое поперечное сечение обеспечивает высокий момент сопротивления и момент инерции на единицу веса, что позволяет увеличить пролеты без чрезмерного провисания или усталости, вызванной вибрацией в точках крепления зажима.

Устойчивость к коррозии является еще одним практическим преимуществом. Слой естественного оксида на поверхности алюминиевых сплавов обеспечивает адекватную защиту в большинстве атмосферных сред. В прибрежных или промышленных условиях может потребоваться анодирование или специальная обработка поверхности, чтобы продлить срок службы сверх 30 лет с регулярным обслуживанием.

Понимание марок алюминиевых сплавов, используемых в трубчатых шинах

Не все алюминиевые сплавы одинаково хорошо работают в шинах. Выбор марки сплава влияет на электропроводность, прочность на разрыв, свариваемость и устойчивость к коррозии под напряжением. Тремя наиболее часто используемыми сериями сплавов для трубчатых шин из алюминиевых сплавов являются серии 1xxx, 6xxx и менее распространенная серия 5xxx.

Сплав 1350 (Al 99,5% — серия 1xxx)

Сплав 1350-H14 или H19 является стандартным классом электрических проводников. Он содержит минимум 99,5% алюминий и достигает электропроводности примерно 61% МАКО (Международный стандарт на отожженную медь). Прочность на разрыв умеренная — обычно 95–130 МПа в зависимости от состояния, что ограничивает его использование более короткими пролетами или применениями, где нагрузки на конструкцию умеренны. Его основным преимуществом является максимальная проводимость на единицу поперечного сечения, что делает его предпочтительным сплавом, когда минимизация потерь на сопротивление является основной целью проектирования.

Сплавы 6061 и 6063 (серия Al-Mg-Si — 6xxx)

Сплавы серии 6xxx представляют собой наиболее широко используемую группу для изготовления конструкционных шин. Сплав 6061-Т6 обеспечивает прочность на растяжение 260–310 МПа и предел текучести примерно 240–276 МПа , сохраняя при этом электропроводность около 43% МАКО . Сплав 6063-Т6 обеспечивает немного меньшую прочность (предел прочности ~205–240 МПа), но более высокую проводимость (~53% IACS) и отличную экструдируемость, что делает его предпочтительным выбором для сложных трубчатых профилей.

В большинстве проектов шин подстанций шина 6063-T6 обеспечивает наиболее практичный баланс между электрическими характеристиками и механической несущей способностью. Он также демонстрирует хорошую свариваемость при использовании процессов MIG или TIG, что имеет решающее значение для монтажных соединений и компенсаторов.

Сплав 6101 (Al-Mg-Si — конструкционный с высокой проводимостью)

Сплав 6101-T61 или T64 специально разработан для применения в проводниках электрических шин, где требуется как механическая прочность, так и проводимость выше 55% IACS. Это достигает 55–57% МАКО с пределом прочности примерно 220–260 МПа . Этот сплав часто используется для сильноточных систем шин генераторов и шинных конструкций подстанций большой мощности, где ни проводимость, ни структурные характеристики не могут быть существенно ухудшены.

Номинальный ток алюминиевой трубчатой шины: как правильно подобрать размер

Номинальный ток алюминиевой трубчатой шины определяется способностью проводника рассеивать тепло, выделяемое резистивными потерями (I²R), без превышения максимально допустимой температуры проводника — обычно 90°C для алюминиевых шин постоянного тока в соответствии со стандартами IEC 62271 и ANSI/IEEE.

Текущий рейтинг зависит от следующих переменных:

• Внешний диаметр (НД) и толщина стенки — вместе определяют площадь поперечного сечения и площадь поверхности для рассеивания тепла.
• Проводимость сплава в %IACS
• Температура окружающей среды (стандартный номер: 40°C для IEC, 25°C для IEEE )
• Солнечное излучение (существенно для наружных горизонтальных шин)
• Скорость ветра (увеличивает конвективное охлаждение; обычно принимается равной от 0,6 м/с до 1,0 м/с для консервативных оценок на открытом воздухе)
• Ориентация проводника (горизонтальная или вертикальная влияет на естественную конвекцию)

В качестве практического справочного материала в таблице ниже приведены ориентировочные номинальные токи для алюминиевых трубчатых шин 6063-T6 при температуре окружающей среды 40°C, на неподвижном воздухе (консервативный режим) и максимальной температуре проводника 90°C:

Эти значения являются ориентировочными. Всегда выполняйте расчет тепловых характеристик для конкретной площадки. используя фактическую температуру окружающей среды, коэффициент поглощения солнечной энергии, коэффициент излучения и данные о скорости ветра для местоположения проекта. В местах, расположенных на высоте более 2000 м, плотность воздуха снижается и конвективное охлаждение снижается, что обычно требует дополнительного снижения номинальных характеристик. 5–10% на 1000 м на высоте более 1000 м. .

Не менее важна устойчивость к току короткого замыкания. Для подстанции 110 кВ с уровнем системной неисправности 40 кА в течение 1 секунды Необходимо рассчитать требуемое поперечное сечение проводника, основанное на адиабатическом нагреве, чтобы гарантировать, что температура не превышает предел кратковременной стойкости сплава (обычно 200°C для 6063-T6 ). Используя адиабатическую формулу: А = I × √t/K , где K для алюминия составляет примерно 87 А·с^0,5/мм², для повреждения 40 кА/1 с требуется минимальное сечение примерно 460 мм² — находится в пределах стандартных трубчатых профилей, но этот параметр должен быть тщательно проверен.

Выбор размеров: внешний диаметр, толщина стенки и конструкция пролета.

Выбор правильного внешнего диаметра и толщины стенки предполагает баланс трех конкурирующих требований: допустимая нагрузка по току, механическая прочность при пролетной нагрузке и управление коронным разрядом при высоких напряжениях.

Текущие аспекты и скин-эффекты

На частотах сети (50 или 60 Гц) переменный ток имеет тенденцию течь преимущественно вблизи внешней поверхности проводника — скин-эффект. Глубина скин-слоя алюминия при частоте 50 Гц составляет примерно 11 мм . Это означает, что для трубки с толщиной стенки более примерно 11 мм внутренняя часть стенки вносит меньший вклад в проводимость тока, чем внешняя зона. Для большинства практичных диаметров шин (наружный диаметр 50–200 мм) с толщиной стенок 5–15 мм влияние скин-эффекта умеренное, но его следует учитывать при расчете сопротивления, особенно на более высоких частотах или со значительным содержанием гармоник.

На практике это означает, что увеличение внешнего диаметра (а не толщины стенки) является более эффективным способом увеличения пропускной способности по току, если толщина стенки превышает примерно 8–10 мм. Больший диаметр также увеличивает площадь поверхности, доступную для конвективного рассеивания тепла.

Механическая загрузка пролета

Шинная шина должна выдерживать собственный вес, ветровую нагрузку и, в некоторых регионах, нагрузку от скопления льда по всему расчетному пролету, не превышая при этом допустимых пределов напряжения или прогиба. Критической проверкой конструкции является максимальное напряжение изгиба в середине пролета или в точках крепления зажима.

Для свободно опирающегося горизонтального пролета максимальный изгибающий момент M = wL²/8, где w — распределенная нагрузка на единицу длины (Н/м), а L — длина пролета. Результирующее напряжение изгиба σ = M × (OD/2)/I, где I — второй момент площади трубчатого поперечного сечения. Для 6063-Т6 с пределом текучести примерно 170 МПа , расчетное допустимое напряжение обычно устанавливается на уровне 50–65% выхода , что дает допустимое около 85–110 МПа .

Например, труба 6063-T6 наружным диаметром 100 мм × стенкой 8 мм на 10-метровом пролете с распределенной ветровой нагрузкой 300 Н/м и собственным весом примерно 19,2 Н/м будет испытывать совокупную распределенную нагрузку примерно 320 Н/м. Результирующее напряжение изгиба в середине пролета составляет примерно 62 МПа - комфортно в пределах допустимого диапазона, подтверждая, что пролет конструктивно приемлем.

Коронный разряд и минимальный диаметр проводника

При напряжениях выше примерно 66 кВ градиент электрического поля на поверхности проводника становится конструктивным ограничением. Коронный разряд возникает, когда поверхностное электрическое поле превышает примерно 1500 кВ/м (пиковое) в воздухе на уровне моря. Увеличение внешнего диаметра проводника уменьшает градиент поверхностного поля и повышает напряжение возникновения короны.

Для системы 220 кВ с фазным напряжением около 127 кВ (СКЗ) минимальный внешний диаметр проводника составляет около 80–100 мм обычно требуется для поддержания характеристик коронного разряда в приемлемых пределах. При напряжении 500 кВ значения OD 120–180 мм типичны. Вот почему внешний диаметр высоковольтных шин часто определяется требованиями к коронному разряду, а не только номинальным током.

Варианты обработки поверхности и защиты от коррозии

Состояние поверхности трубчатой шины из алюминиевого сплава влияет как на ее долговременную коррозионную стойкость, так и на электрические характеристики болтовых или зажимных соединений. Понимание доступных вариантов обработки помогает сопоставить спецификацию со средой установки.

Фрезерная отделка (в экструдированном состоянии)

Большинство алюминиевых трубчатых шин поставляются с фрезерованной отделкой — натуральной экструдированной поверхностью с тонким слоем собственного оксида. Этого достаточно для внутренних непромышленных помещений с умеренной влажностью. Поверхность следует очистить и нанести на все болтовые соединения контактную герметик для предотвращения гальванической коррозии и снижения контактного сопротивления.

Анодирование

Жесткое анодирование создает оксидный слой 25–100 мкм толщину, что значительно повышает устойчивость к истиранию, точечной коррозии и атмосферному воздействию. Это предпочтительная обработка поверхности для прибрежной среды (морские категории коррозии C4–C5 по ISO 9223) и для установок в атмосфере химических предприятий. Обратите внимание, что анодированные поверхности в местах контакта должны быть отшлифованы или замаскированы перед анодированием, чтобы сохранить низкое контактное сопротивление в местах соединений.

Лужение или серебро в контактных зонах

В местах контакта болтовых соединений лужение (обычно 10–25 мкм ) или серебрение ( 5–15 мкм ) часто указывается для предотвращения накопления оксида алюминия и обеспечения стабильного электрического контакта с низким сопротивлением в течение всего срока службы. Покрытие серебром обеспечивает более низкое и стабильное контактное сопротивление, но требует более высоких затрат; олово широко используется как практичная и экономичная альтернатива.

Лакокрасочные покрытия

В некоторых промышленных проектах корпус трубчатой ​​шины (за исключением контактных зон) покрывается эпоксидной грунтовкой и полиуретановым верхним слоем. Это часто встречается в нефтехимической или морской промышленности, где ожидается среда с категорией коррозии C5-M. Толщина покрытия обычно ТСП 80–120 мкм (толщина сухой пленки) на слой для двухслойной системы.

Тепловое расширение и гибкая конструкция соединений

Алюминий имеет коэффициент теплового расширения примерно 23 × 10⁻⁶ /°С — примерно на 40% выше, чем у стали. На 15-метровом пролете шин изменение температуры на 60°C (от зимнего минимума до летнего максимума при полной нагрузке) приводит к линейному расширению примерно 20,7 мм . Если это расширение не компенсируется гибкими компенсаторами или скользящими зажимными креплениями, возникающее сжимающее напряжение может вызвать коробление, повреждение зажима или выход изолятора из строя.

Стандартной практикой является установка гибкого компенсатора (обычно гибкого соединителя из ламинированного алюминия или компенсатора сильфонного типа) с интервалами, не превышающими 30–40 метров на длинных прямых маршрутах автобуса и в каждой точке, где автобус меняет направление или соединяется с клеммами оборудования. Там, где позволяет пространство, также используются компенсационные петли, образованные из изогнутых секций труб, обеспечивающие необходимую способность осевого перемещения при сохранении непрерывности проводника.

В клеммных соединениях оборудования, таких как втулки трансформатора, клеммы автоматического выключателя или площадки размыкающих выключателей, всегда необходимо использовать гибкий соединитель, чтобы изолировать тепловые движения шин от сил на клеммах оборудования. Большинство производителей трансформаторов и распределительных устройств указывают максимально допустимое усилие на зажимах, обычно в диапазоне Радиальная сила 300–800 Н , которое при соединении жесткой шины легко превысит во время термоциклирования.

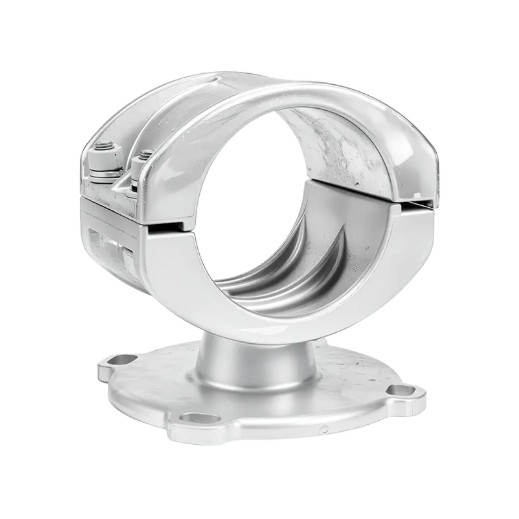

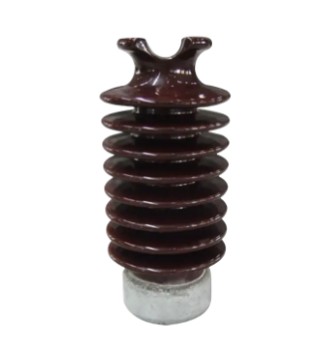

Выбор зажимного и опорного оборудования

Работоспособность трубчатой шинной системы из алюминиевого сплава зависит не только от качества и правильного выбора несущего оборудования, но и от самого проводника. Неправильная конструкция зажима является одной из основных причин виброусталостных разрушений в точках опоры.

Фиксированные и скользящие зажимы

Фиксированные зажимы жестко фиксируют шину в одной или нескольких точках пролета — обычно в середине длинного пролета — в то время как скользящие или расширяющиеся зажимы во всех других точках опоры позволяют проводнику перемещаться в осевом направлении. Типичная схема 30-метрового автобусного маршрута использует один фиксированный зажим в центре и скользящие зажимы на каждом конце и на любых промежуточных опорах. Такое расположение симметрично контролирует движение теплового расширения и предотвращает коробление.

Совместимость материалов зажима

Корпуса зажимов, находящиеся в непосредственном контакте с алюминиевыми шинами, должны быть изготовлены из алюминиевого сплава (предпочтительно той же серии сплавов) или чугуна с соответствующим покрытием, чтобы избежать биметаллической гальванической коррозии. Крепежи из нержавеющей стали с изолирующими шайбами ​​или антигальваническим составом рекомендуются в тех случаях, когда металлические детали контактируют с алюминием.

Демпферы вибрации

Эолова вибрация — резонансная вибрация, вызываемая постоянным ветром при малых скоростях ветра. 1–7 м/с — может вызвать усталостное растрескивание в точках крепления зажимов после От 10⁷ до 10⁹ циклов загрузки . Для пролетов шин, превышающих 8 метров на открытых площадках следует использовать виброгасители типа «стокбридж» или эластомерные демпферные втулки. Обычно они устанавливаются внутри от 0,5 до 1,0 метра каждого опорного зажима.

Стандарты и требования к испытаниям алюминиевых трубчатых шин

Соответствие признанным стандартам гарантирует, что указанная вами трубчатая шина из алюминиевого сплава была произведена и проверена на соответствие установленным пороговым значениям качества. Наиболее актуальными являются следующие стандарты:

• МЭК 60105 — Алюминий и алюминиевые сплавы: деформируемые изделия электротехнического назначения. Охватывает требования к химическому составу, механическим свойствам и проводимости сплавов серий 1350 и 6xxx, используемых в проводниках шин.
• АСТМ Б241/Б241М — Стандартные спецификации для бесшовных труб из алюминия и алюминиевых сплавов, а также бесшовных экструдированных труб. Широко известен благодаря размерным допускам, свойствам растяжения и составу сплавов трубной продукции 6061 и 6063.
• ЭН 755-2 / ЭН 754-2 — Европейские стандарты на экструдированные круглые и тянутые трубы из алюминиевых сплавов, определяющие механические свойства сплавов 6063 и 6061 различных закалок.
• ГБ/Т 5585,2 — Китайский национальный стандарт на шины из алюминия и алюминиевых сплавов для электрических целей. Актуально для проектов в Китае и для продукции, полученной от китайских поставщиков алюминиевых трубчатых шин.
• МЭК 62271-1 — Общие технические условия на высоковольтные распределительные устройства и устройства управления. Определяет требования к повышению температуры, стойкости к короткому замыканию и диэлектрическим характеристикам систем шин в распределительных устройствах.
• IEEE стандарт 605 — Руководство IEEE по проектированию шин на подстанциях с воздушной изоляцией. Предоставляет комплексную методологию расчета номинального тока, механической конструкции и силы короткого замыкания для установки наружных шин.

При запросе расценок у поставщика алюминиевых трубчатых шин укажите, какой стандарт регулирует свойства материала, допуски на размеры и сертификацию испытаний. Запросите сертификаты заводских испытаний (MTC), которые подтверждают химический состав и механические свойства конкретной производственной партии, а не общие данные каталога.

На что следует обратить внимание при выборе поставщика алюминиевых трубчатых шин?

Решения о закупках систем трубчатых шин из алюминиевого сплава подразумевают нечто большее, чем просто сравнение каталожных спецификаций. Технически компетентный поставщик с гарантией качества снижает риски проекта на этапах проектирования, изготовления, поставки и установки.

Возможности экструзии и изготовления

Опытный поставщик алюминиевых трубчатых шин должен работать или иметь прямой доступ к экструзионным прессам, способным производить требуемый диапазон наружного диаметра - обычно наружный диаметр от 40 до 300 мм для применения на подстанциях. Убедитесь, что поставщик может соблюдать допуски на размеры, указанные в вашем проекте: обычно ±0,5% от ОД и ±5% от толщины стенки для стандартных допусков EN или ASTM или более жестких допусков для прецизионных распределительных устройств.

Обработка с добавленной стоимостью

Многие проекты подстанций требуют, чтобы шины поставлялись предварительно отрезанными по длине, с просверленными или перфорированными отверстиями для болтов, обработанными торцевыми поверхностями и гальваническими контактными зонами. Подтвердите, предоставляет ли поставщик эти дополнительные услуги самостоятельно или заключает их субподряд, поскольку субподряд увеличивает время выполнения заказов и потенциальные пробелы в контроле качества. Собственные возможности механической обработки, сверления и нанесения покрытия на станках с ЧПУ являются значимым отличием.

Прослеживаемость материалов

Полная прослеживаемость материала — от номера плавки заготовки до экструзии, термообработки и окончательного контроля — является требованием для проектов коммунального хозяйства и энергетики. Поставщик должен быть в состоянии предоставить номер плавки, сертификацию сплава, обозначение состояния и результаты механических испытаний, соответствующие конкретному поставляемому продукту. Это особенно важно для проектов, подлежащих проверке третьей стороной или проверке инженером-владельцем.

Управление качеством и сертификация третьей стороной

Сертификация ISO 9001 является базовым ожиданием для надежного поставщика алюминиевых трубчатых шин. К ядерным, морским или оборонным проектам могут применяться дополнительные требования к системе качества (например, ISO 3834 для качества сварки, NADCAP для обработки поверхности). Запросите доказательства сторонних аудитов и попросите отзывы клиентов о сопоставимых проектах подстанций или линий электропередачи.

Срок выполнения и упаковка

Стандартные профили на складе (наружный диаметр 50–150 мм для 6063-T6) обычно доступны со сроком поставки 2–6 недель от имеющихся на складе поставщиков. Нестандартные диаметры, марки сплавов или тщательно обработанные компоненты могут потребовать 8–16 недель от размещения заказа. Подтвердите требования к экспортной упаковке — шины длиной более 6 метров требуют специальной деревянной обрешетки или стальных брусьев для предотвращения повреждений при транспортировке, а опыт поставщика в международной транспортной документации стоит проверить для трансграничных проектов.

Рекомендации по установке для обеспечения долгосрочной надежности

Даже правильно подобранная трубчатая шина из алюминиевого сплава может работать неэффективно или преждевременно выйти из строя, если методы установки неадекватны. Следующие пункты суммируют наиболее важные требования к установке.

• Совместная подготовка: Непосредственно перед сборкой на всех контактных поверхностях, соединенных болтами, очистите алюминий до блестящего металла с помощью проволочной щетки из нержавеющей стали. Нанесите токопроводящий состав (содержащий частицы цинка или аналогичный) на обе сопрягаемые поверхности перед завинчиванием болтов. Не оставляйте очищенные поверхности открытыми более чем на 30 минут до завершения соединения.
• Крутящий момент болта: Используйте тарельчатые пружинные шайбы (тареточные пружинные шайбы) под головками болтов и гайками на всех болтовых соединениях алюминия с алюминием. Алюминий расползается под постоянной сжимающей нагрузкой, в результате чего сила зажима болтового соединения со временем уменьшается. Тарельчатые шайбы компенсируют это ослабление и поддерживают достаточное контактное давление. Следуйте графику крутящего момента, указанному производителем зажима или соединителя — обычно 30–60 Нм для болтов М12. в соединениях алюминия с алюминием.
• Выравнивание: Прежде чем затягивать опорные зажимы, убедитесь, что сегменты шины выровнены правильно. Боковое смещение более 2–3 мм в местах соединения возникают концентрации изгибающих напряжений, которые снижают усталостную долговечность под воздействием ветра и электромагнитных нагрузок короткого замыкания.
• Сварные соединения: При выполнении сварки на месте (например, для компенсационных петель или Т-образных соединений) используйте процесс MIG или TIG с присадочной проволокой ER4043 или ER5356 в зависимости от основного сплава. Послесварочная термообработка, как правило, не требуется для соединений шин 6063 или 6061, но в зоне термического влияния будет наблюдаться локальное снижение прочности на растяжение примерно на 30–40% относительно закалки Т6 — это необходимо учитывать при механической конструкции.
• Осмотр после установки: Провести термографическое обследование всех болтовых соединений, находящихся под нагрузкой в пределах 3 месяца ввода в эксплуатацию для выявления соединений с высоким сопротивлением до того, как они станут проблемой при обслуживании. Для критических систем распределительных шин повторяйте с интервалом не более 3 лет.
