Трубчатая шина литьевая из эпоксидной смолы

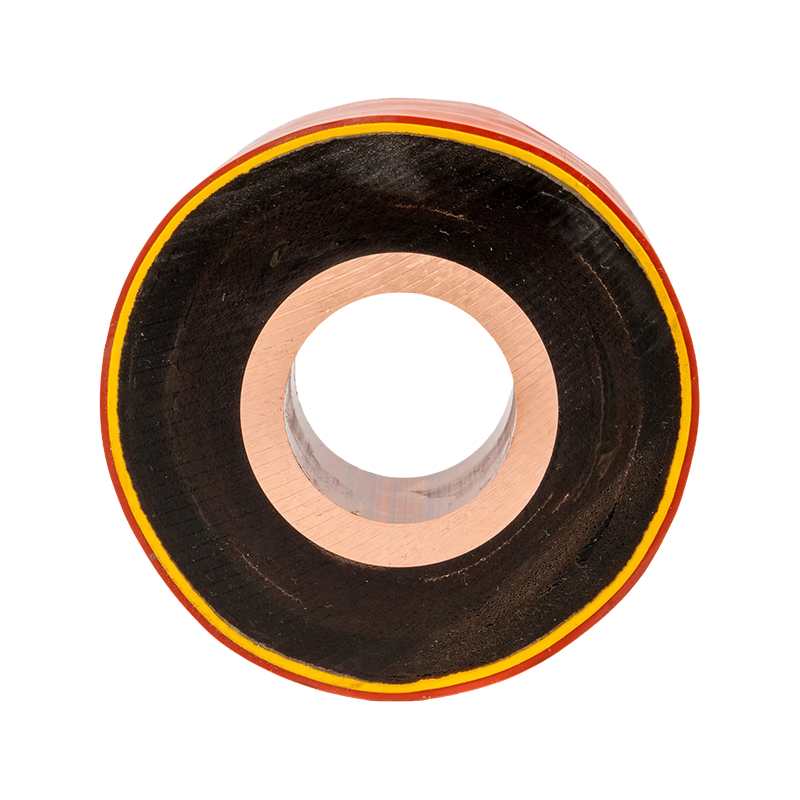

Трубчатая шина для литья эпоксидной смолы Вопэн (Wopeng) представляет собой изделие для передачи мощности, выполненное за одно целое с использованием полностью автоматизированной двухкомпонентной вакуумной литьевой машины, в которой используются технологии впрыска под давлением и высокотемпературного отверждения. Его конструкция неразборная и обладает огнестойкими свойствами, а также устойчивостью к старению, а расчетный срок службы составляет более 30 лет. Для этого продукта изоляционные соединения и медные проводники изготавливаются методом одноразового формования, что обеспечивает бесшовное сплавление без интерфейса. В промежуточных соединениях используется технология сварки зажимами из нержавеющей стали, гарантирующая, что повышение температуры в клеммных соединениях остается ниже, чем в корпусе проводника. В изделии используются бескислородные медные проводники TZ7 или более высокого качества (содержание меди ≥ 99,90%), максимальный пролет подвески которых не превышает 5 метров. Он включает в себя полностью экранированную конструкцию, в которой металлическая защита изготовлена из композита из луженой стальной полосы и медной полосы. Система заземления реализована путем надежной приварки медных многожильных проводов к металлическому экранирующему слою. Кроме того, изделие оснащено водонепроницаемыми и влагонепроницаемыми мерами, а также стандартизированной системой идентификации.

Свяжитесь с нами +

Полностью изолированная трубчатая шина представляет собой компонент передачи энергии премиум-класса, который герметизирует трубчатые проводники эпоксидной смолой или сшитыми изоляционными материалами, разработанный для высоконадежных распределительных систем. Устраняя воздействие проводов под напряжением, этот продукт обеспечивает превосходную электробезопасность и экологическую адаптируемость на подстанциях, промышленных объектах и станциях возобновляемых источников энергии. Компания Jiangsu Wopeng Power Technology Co., Ltd. является специализированным производителем в этой области и стремится предоставлять клиентам по всему миру высококачественные полностью изолированные решения для трубчатых шин, соответствующие стандартам IEC и GB.

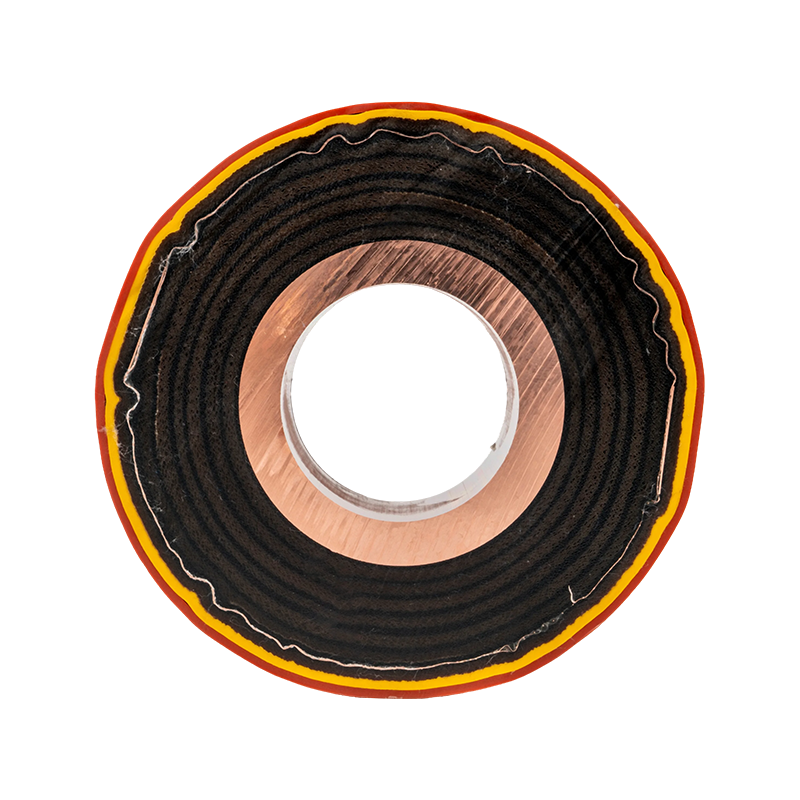

Основная структура и технология изоляции

Основой полностью изолированных трубчатых шин является многослойная система изоляции. Проводники обычно изготавливаются из медного или алюминиевого сплава высокой чистоты с внешним плотным изоляционным слоем, образованным путем нанесения покрытия в псевдоожиженном слое эпоксидным порошком или методом погружения в жидкость. Эпоксидный изоляционный слой достигает диэлектрической прочности, превышающей 30 кВ/мм, что обеспечивает равномерную герметизацию изделий сложной формы и устраняет риск частичного разряда. По сравнению с обычными термоусадочными трубками эпоксидное покрытие сохраняет постоянную толщину на изогнутых участках без пузырьков воздуха и зазоров, обеспечивая долговременную диэлектрическую стабильность.

Компания Jiangsu Wopeng Power Technology Co., Ltd. производит полностью изолированные трубчатые шины с использованием компаунда эпоксидной смолы, полученного методом вакуумного литья (литьевая смесь B.I.M.), материала, обладающего превосходными электрическими характеристиками, высокой механической прочностью и влагостойкими самозатухающими свойствами. Изделие имеет степень защиты IP68 и способно выдерживать постоянное погружение в воду и попадание пыли в экстремальных условиях эксплуатации на открытом воздухе.

Сравнение производительности с традиционными неизолированными шинами

В системах 35 кВ традиционные голые шины требуют безопасного зазора 150–300 мм, тогда как полностью изолированные трубчатые шины имеют твердую изоляцию, что значительно сокращает межфазные расстояния. Эта компактная конструкция уменьшает объем распределительного устройства, снижает затраты на материалы и улучшает использование пространства. В следующей таблице представлено сравнение ключевых параметров двух типов продуктов:

Параметр	Полностью изолированная трубчатая шина	Традиционная голая шина
Метод изоляции	Твердая изоляция из эпоксидной смолы	Воздушная изоляция
Рейтинг защиты	IP68 (пыленепроницаемый и водонепроницаемый)	Негерметичный, подвергается воздействию окружающей среды
Расстояние между фазами 35 кВ	Минимизированный дизайн	150-300 мм
Устойчивость к загрязнению	Герметичная конструкция, невосприимчивая к солевым брызгам и химикатам.	Поверхность склонна к загрязнениям, требует регулярной очистки.
Цикл технического обслуживания	Низкие эксплуатационные расходы, срок службы составляет десятилетия.	Высокочастотное обслуживание, в зависимости от окружающей среды
Выдерживаемый ток короткого замыкания	До 63 кА/1 с (проверено испытаниями)	Зависит от конструкции опоры и расстояния
Диапазон рабочих температур	от -40°С до 50°С	Ограничено характеристиками изолятора

Инженерная практика показывает, что в средах с высоким уровнем загрязнения системы, использующие полностью изолированную конструкцию, могут снизить уровень незапланированных простоев примерно на 60%. Продукция компании Jiangsu Wopeng Power Technology Co., Ltd. прошла строгие испытания на ток короткого замыкания, сохраняя структурную целостность при уровнях повреждения от 25 кА до 63 кА.

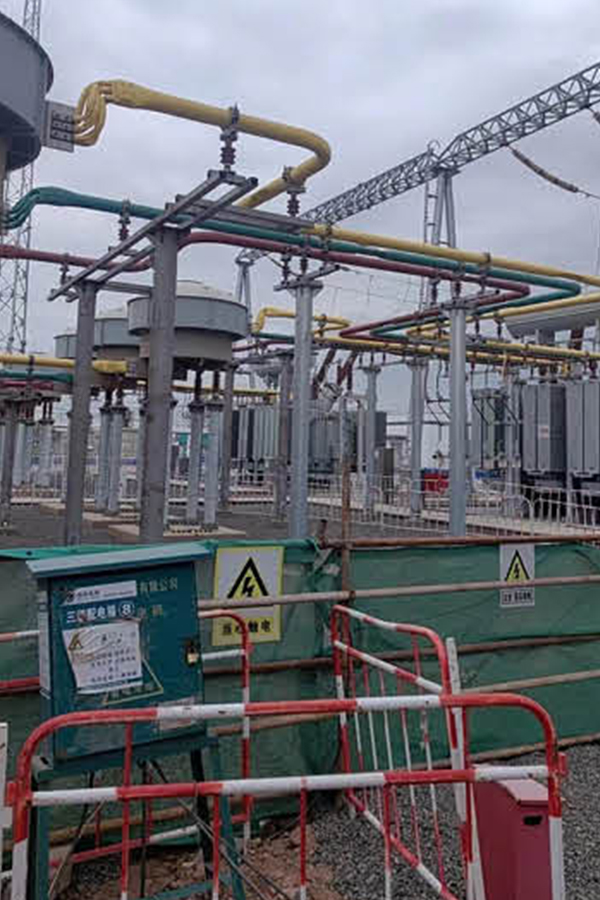

Типичные сценарии применения

Обладая высокой надежностью и адаптируемостью к окружающей среде, полностью изолированные трубчатые шины широко используются в следующих секторах:

Ветровые электростанции: Передача сильного тока внутри гондол и вертикальных секций башни, устойчивая к вибрации и коррозии солевым туманом.

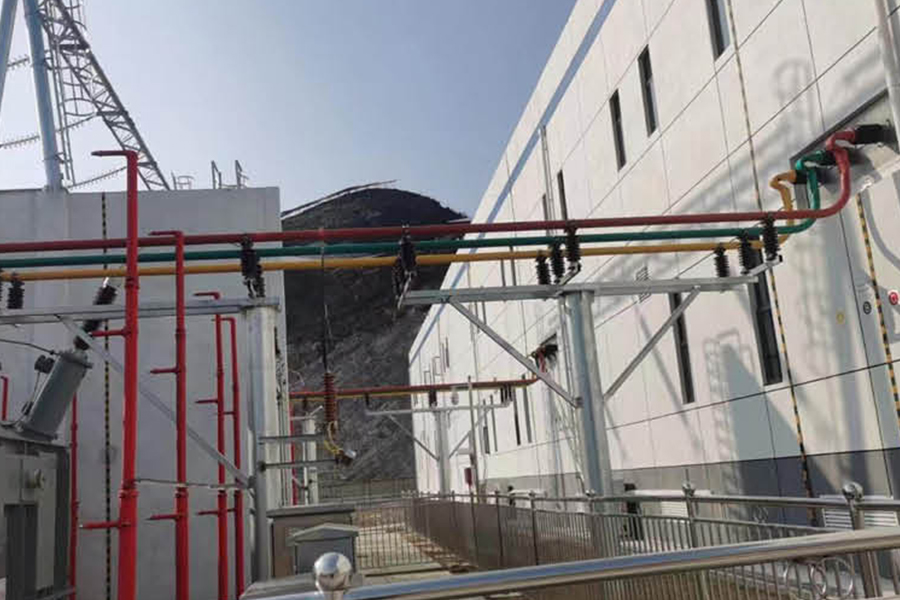

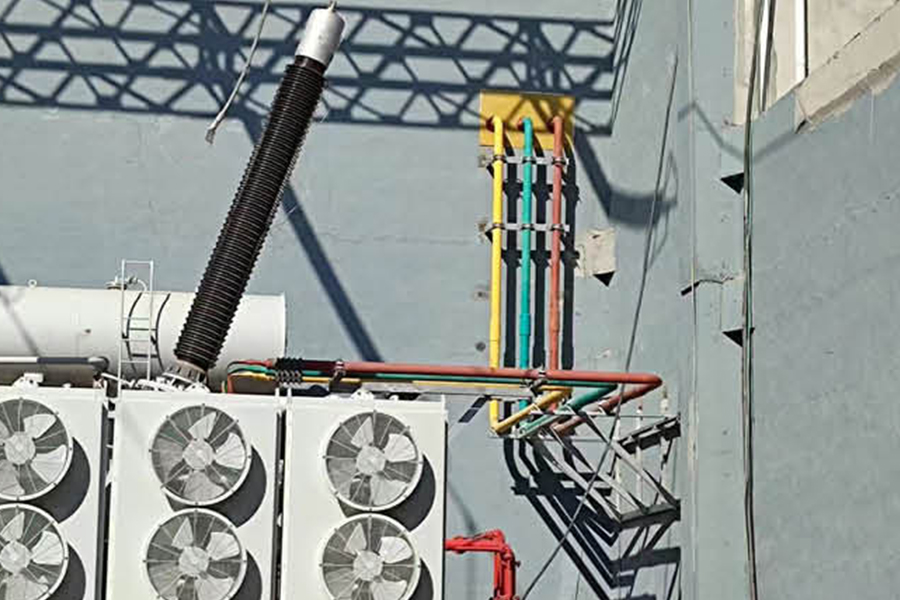

Городские подстанции: Подземная или компактная интеграция с ГИС, позволяющая экономить земельные площади и снижать затраты на гражданское строительство.
Железнодорожный транзит: Системы тягового электроснабжения, отвечающие высоким требованиям к механической прочности и частым скачкам тока при старте и остановке.
Нефтехимические и химические парки: Безопасное распределение электроэнергии во взрывоопасных зонах и агрессивных газовых средах.
Дата-центры: Внутренние соединения ИБП и распределительного щита высокой мощности, снижающие сопротивление и падение напряжения.

Компания Jiangsu Wopeng Power Technology Co., Ltd. предлагает индивидуальные решения на ток от 630 А до 6300 А с медными или алюминиевыми проводниками в зависимости от требований конкретного проекта. Продукты поддерживают 3-фазные, 4-фазные конфигурации и конфигурации с проводами защитного заземления.

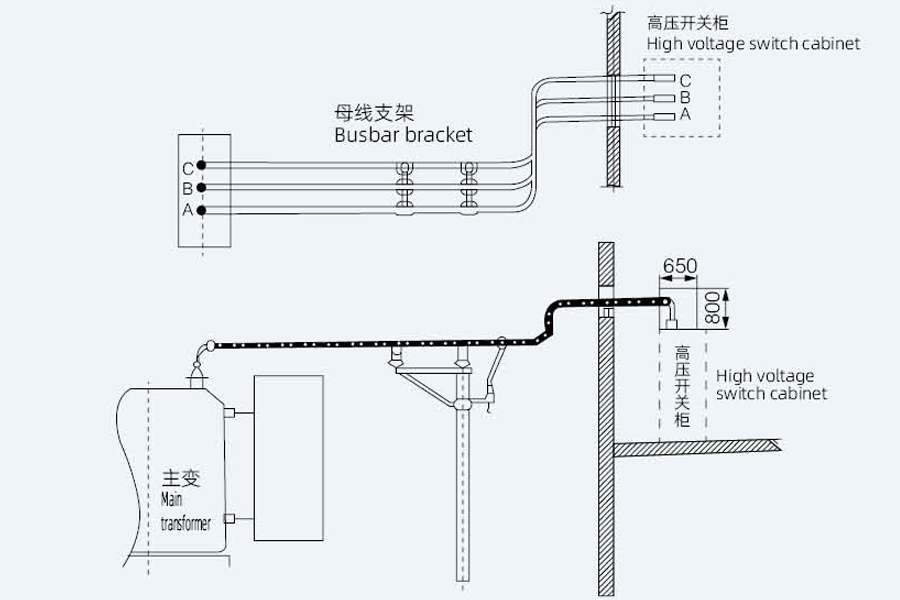

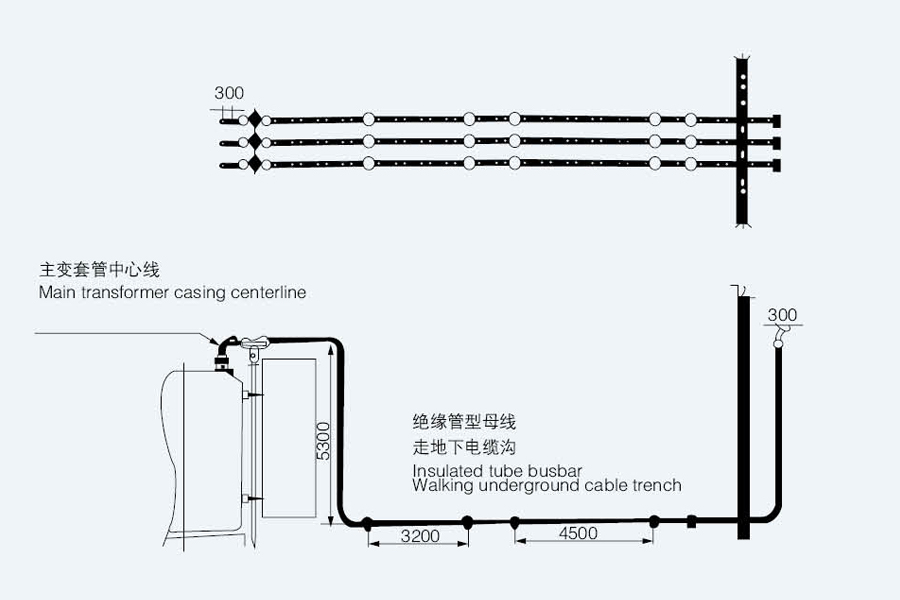

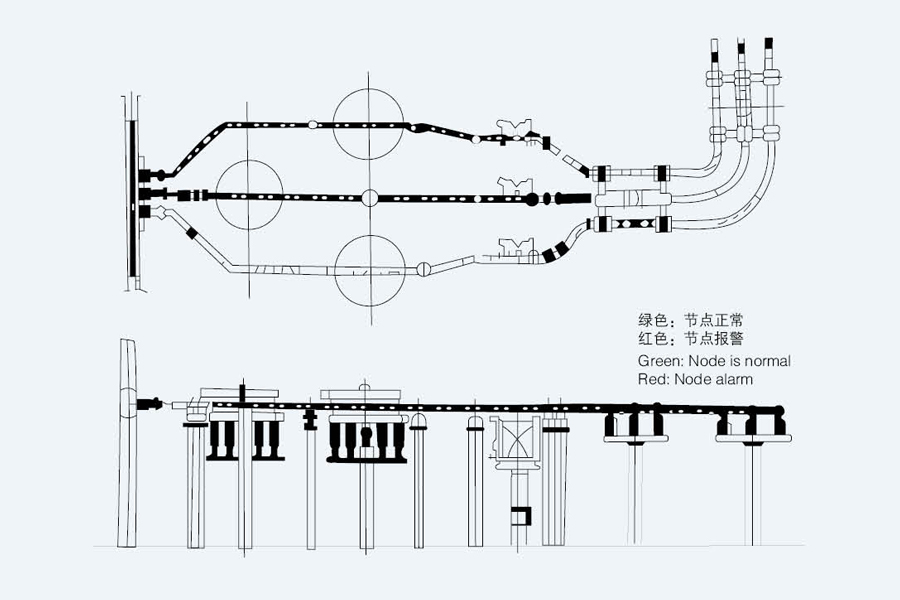

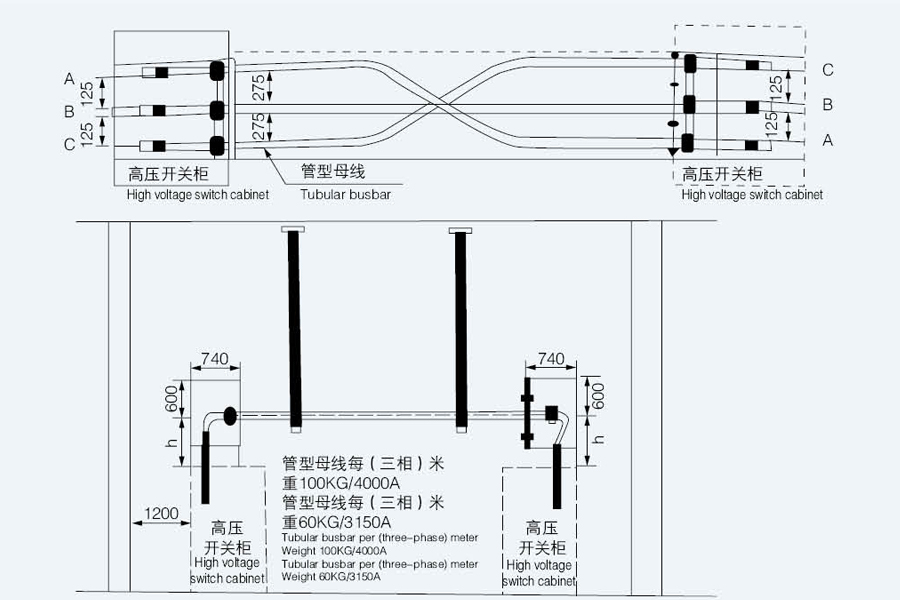

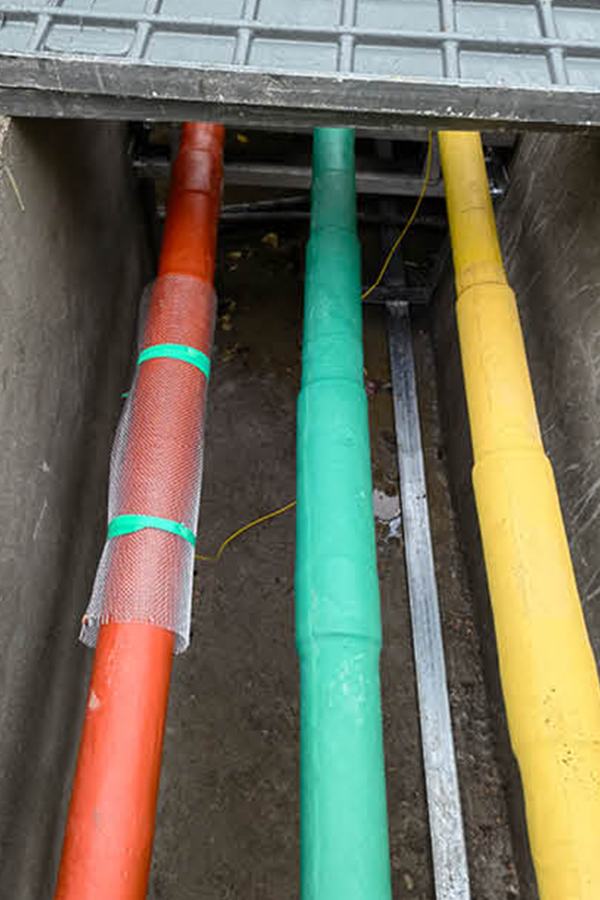

Способы установки и подключения

Полностью изолированные трубчатые шины используют модульные вставные соединительные конструкции. Соседние секции шин обеспечивают как электрическое, так и механическое соединение посредством проводящих розеток, соединенных с изолирующими блоками, при этом места соединений аналогичным образом герметизируются заливкой из эпоксидной смолы для обеспечения общей непрерывности изоляции. При установке центральные соединительные болты необходимо затягивать динамометрическим ключом стандартным моментом 83 Нм с добавлением противоотвинчивающихся колпачков гаек.

Компания Jiangsu Wopeng Power Technology Co., Ltd. предлагает два типа монтажных аксессуаров: горизонтальные подвесные кронштейны и вертикальные пружинные кронштейны с рекомендуемым расстоянием между кронштейнами 1,5 метра. Для длинных трасс шинопровода можно использовать компенсаторы, компенсирующие тепловое расширение и сжатие. После завершения монтажа необходимо провести испытание сопротивления изоляции со значениями более 1 МОм между всеми проводниками и корпусом.

Часто задаваемые вопросы

Подходят ли полностью изолированные трубчатые шины для использования в условиях сильного дождя на открытом воздухе?

Да. Изделие имеет степень защиты IP68, способно выдерживать постоянное погружение в воду и сильное проникновение пыли, что делает его пригодным для использования на уличных подстанциях, прибрежных ветряных электростанциях и в других экстремальных условиях. Изоляционный слой из эпоксидной смолы обеспечивает защиту от ультрафиолета и солевого тумана, не требуя дополнительных защитных кожухов.

Какие токоведущие преимущества имеют трубчатые шины по сравнению с традиционными кабелями?

Трубчатые шины оптимизируют распределение тока за счет скин-эффекта, обеспечивая значительно более высокую токовую нагрузку, чем обычные кабели эквивалентного поперечного сечения. Например, трубчатая шина из алюминиевого сплава 6101B T7 диаметром 120 мм и толщиной стенки 10 мм может выдерживать непрерывный ток примерно 4000 А с превосходной эффективностью рассеивания тепла и меньшим повышением температуры.

Будет ли изоляционный слой из эпоксидной смолы разрушаться при высоких температурах?

Эпоксидная смола выдерживает длительную температуру 180°C, что значительно превышает нормальные рабочие температуры. При стандартных условиях эксплуатации (температура проводника не более 80°С) изоляционный слой сохраняет стабильность в течение десятилетий. Компания Jiangsu Wopeng Power Technology Co., Ltd. использует процессы вакуумного литья для устранения внутренних пустот, что еще больше замедляет термическое старение.

Как проверяются характеристики изоляции после установки?

После установки используйте мегомметр на 2500 В для измерения сопротивления изоляции между фазами и землей, значения которого должны быть не менее 1 МОм. Кроме того, можно проводить испытания выдерживаемым напряжением промышленной частоты с использованием полностью изолированных систем трубчатых шин, способных выдерживать без пробоя напряжение переменного тока 42 кВ, что соответствует требованиям стандарта IEC 61439-6.

Как выбрать между алюминиевыми и медными проводниками?

Медные проводники обладают более высокой проводимостью (≥56 м/мм²), подходят для сильноточных применений и высокой стойкости к короткому замыканию. Алюминиевые проводники легкие и экономичные, их проводимость ≥34 м/мм² идеально подходят для подвесных прокладок с большими пролетами или проектов, чувствительных к весу. Компания Jiangsu Wopeng Power Technology Co., Ltd. поставляет оба материала с никелевым или луженым покрытием для защиты от коррозии.

Соответствует ли продукция международным экспортным стандартам?

Полностью изолированные трубчатые шины производства Jiangsu Wopeng Power Technology Co., Ltd. разрабатываются и производятся в соответствии с IEC 61439-6, IEC 60529 и другими международными стандартами, отвечая требованиям доступа на рынки Европы, Юго-Восточной Азии, Ближнего Востока и Африки. Продукция была протестирована независимыми органами по сертификации, включая ASTA-UK и CPRI-India.

Справочное руководство по выбору

В следующей таблице представлены типичные характеристики полностью изолированных трубчатых шин производства Jiangsu Wopeng Power Technology Co., Ltd.:

Номинальный ток (А)	Материал проводника	Размер проводника (мм)	Напряжение изоляции (В)	Ток короткого замыкания (кА/1 с)
630-1250	Алюминиевый сплав	Индивидуально для каждого проекта	1000	50
1600-2500	Алюминиевый сплав / Copper	Индивидуально для каждого проекта	1000	100
3200-4000	Алюминиевый сплав / Copper	Индивидуально для каждого проекта	1000	100-120
5000-6300	Медь	Двойная параллельная структура	1000	125

Конкретный выбор требует комплексного расчета с учетом температуры окружающей среды, метода установки, устойчивости к короткому замыканию и требований к падению напряжения. Техническая команда Jiangsu Wopeng Power Technology Co., Ltd. предоставляет полный цикл услуг: от консультаций по проектированию до послепродажной поддержки, гарантируя, что каждый проект получит оптимальное решение по распределению электроэнергии.

Уровень напряжения (КВ)	Толщина изоляции (мм)
10	10
35	15
66	20
110	30
220	45

Условия эксплуатации в окружающей среде
Высота над уровнем моря: ≤ 4000 метров Минимальная температура окружающего воздуха: -45 °C; максимальная температура окружающего воздуха: +60 °C; максимальный суточный перепад температур: 35 °C Интенсивность солнечного излучения: 1000 Вт/м² Максимальная скорость ветра: 40 м/с (среднеквадратичная максимальная скорость ветра на высоте 10 м над землей за 10 минут) Относительная влажность окружающего воздуха (при 25 °C): средняя относительная влажность, измеренная в течение 24 часов, составляет менее 95%; среднемесячная относительная влажность составляет 90% Толщина льда: толщина льда не превышает 20 мм Сила землетрясения: 8 баллов Горизонтальное ускорение: 0,20 g Вертикальное ускорение: 0,15 g Частота: 20 Гц Время выдержки синусоидальной волны: 3 цикла Коэффициент безопасности: более 167 Уровень загрязнения: уровень загрязнения в соответствии с GB/T5582, указанный V — для серьезного загрязнения расчетное расстояние утечки составляет 31 мм/кВ, после установки на наружном терминале подъемного устройства общее расстояние подъема составляет не менее 680 мм Временное перенапряжение: время перенапряжения не должно превышать 8 ч в течение 24 ч и не должно превышать 125 ч в течение всего года

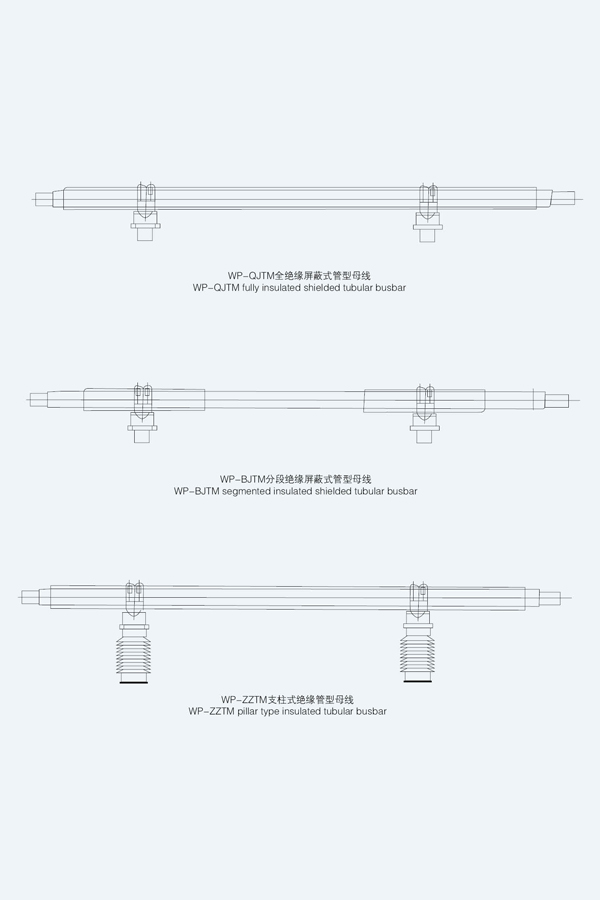

Структура продукта и требования

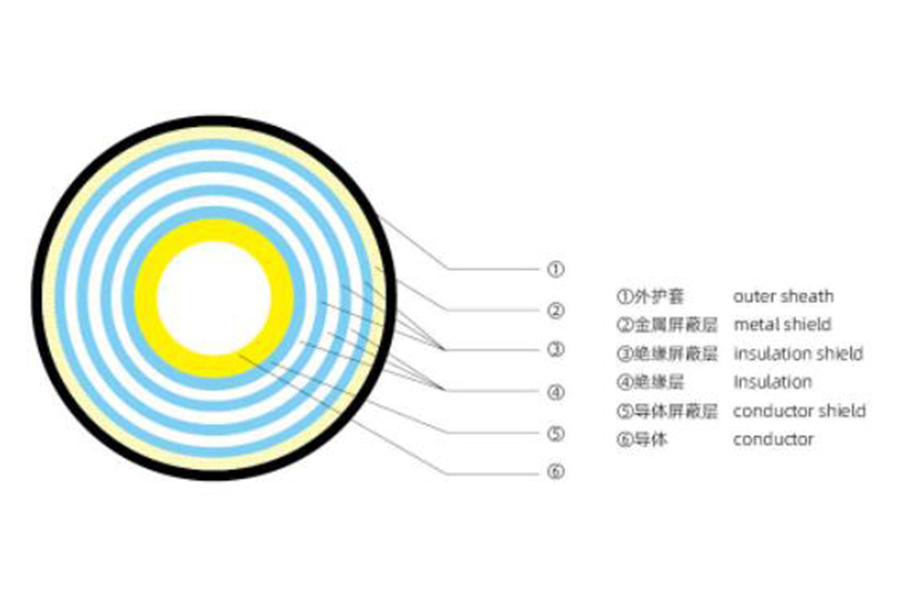

Трубная шина для вакуумной заливки эпоксидной смолы заливается автоматической вакуумной клеевой машиной с двойным перемешиванием жидкости, заливкой под давлением и высокотемпературным отверждением once formed. Conductor, inner shield layer, semi-conductive corrugated paper, outer shield layer, metal shield layer, and outer protection layer as a whole, can not be split, flame retardant, aging resistance, service life of 30 years. Клеммное соединение трубной шины из вакуумного литья эпоксидной смолы формируется один раз и интегрируется с медным проводником. Среднее звено приварено встроенным обручем из нержавеющей стали. Повышение температуры клеммного соединения меньше, чем у корпуса проводника. Материал соответствует конструктивной форме и материалу шины. Материал проводника: следует выбирать медь марки T2Y и выше, а содержание меди в чистой медной трубе составляет ≥ 99,90%. Максимальный пролет подвесной трубчатой шины вакуумной заливки эпоксидной смолы составляет не более сМ. Трубная шина должна иметь металлический защитный слой, а металлический экран выполнен из медной плетеной полосы и медной полосы. Заземляющий провод надежно приварен медной плетеной лентой и металлическим экранирующим слоем. Точки заземления должны быть надежно подключены к системе заземления на месте. Точки заземления должны быть укреплены водонепроницаемыми и влагонепроницаемыми мерами. Точки заземления должны быть обозначены и пронумерованы Изолирующая внешняя крышка заземляющего экрана должна надежно предотвращать проникновение влаги и сырости. Можно использовать термоусадочные изоляционные втулки, а в очевидных местах используются фазовые цвета (желтый, зеленый, красный). Антикоррозийную обработку следует применять при сварке металла на стройплощадке. Все используемые болты и винты изготовлены из горячеоцинкованных материалов. Соединение между концевым соединением вакуумной трубчатой шины, залитой эпоксидной смолой, и оборудованием выполнено из мягкого соединения и болтового крепежного соединения. Требования к притирочной поверхности конца проводника: конец медной трубы должен быть закруглен, а соединительная поверхность конца медной трубы должна быть покрыта серебром или оловом для обеспечения низкого контактного сопротивления и антикоррозионной функции.
