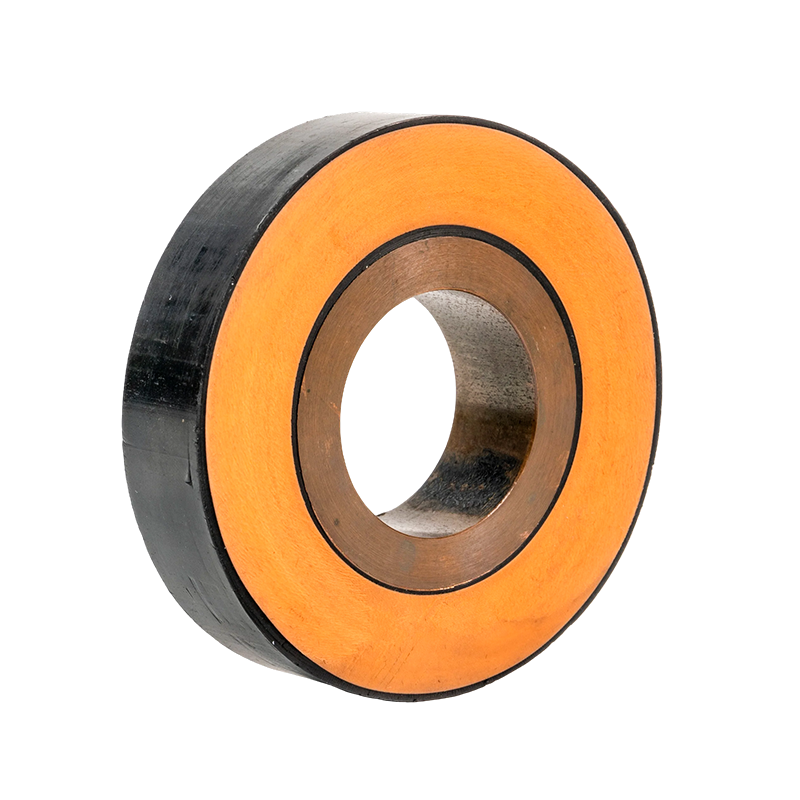

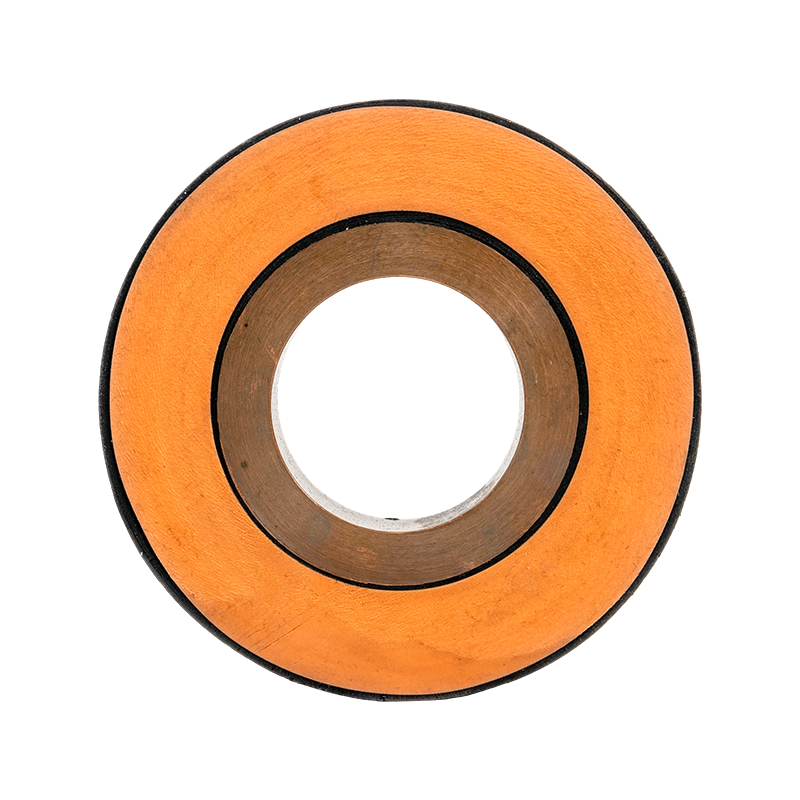

Трубчатая шина с изоляцией из этиленпропиленового каучука (EPDM) и силиконовой резины

Трубчатая шина из силиконовой резины EPDM имеет конструкцию из композитной экранированной изоляции. Благодаря технологии экструзии полимеров трубчатый медный или алюминиевый проводник, экранирование проводника, изоляционный слой и экранирование изоляции совместно экструдируются в одном процессе, что позволяет добиться как токопроводящих, так и экранированных изоляционных функций для провода. Трубчатая шина из силиконовой резины EPDM изготавливается с использованием технологии трехслойной совместной экструзии, обеспечивающей плотные и беззазорные интерфейсы между внутренним и внешним экранирующими слоями и изоляционным слоем. Основным изоляционным материалом является этиленпропилендиеновый мономерный каучук (EPDM), проводник представляет собой сплошную медную трубку, металлический экранирующий слой изготовлен из медной фольги, внешняя оболочка состоит из полиолефиновой полимерной изоляции, а соединения имеют экранированную конструкцию для достижения полной изоляции по всей линии.

Свяжитесь с нами +
Предыдущая：Трубчатая шина литьевая из эпоксидной смолы Следующая：Нет следующей продукции
  • Подробная информация о продукции
  • Характеристики
  • Свяжитесь с нами

Технические преимущества

Технология трехслойной совместной экструзии: экранирование проводника, изоляционный слой и изоляционное экранирование экструдируются и формируются одновременно, обеспечивая плотные и бесщелевые интерфейсы между слоями, что значительно повышает общие эксплуатационные характеристики продукта.


Оптимизированная конструкция электрического поля: клеммы используют сборную конструкцию холодной усадки, которая перераспределяет электрическое поле в точках концентрации напряжения через конусы напряжений, снижает напряженность электрического поля и сводит к минимуму разряд и повреждение изоляции.


Надежное соединение и токопроводящая способность: клеммные адаптеры обеспечивают плавный переход от круглого медного трубчатого проводника к гибким компенсаторам, снижая повышение температуры на концах и обеспечивая токопроводящую способность проводника. В промежуточных соединениях используются внутренние муфтовые соединения из нержавеющей стали для проводников, закрепленные снаружи двумя полукруглыми соединительными шинами, а также затянутые и сваренные с помощью четырех специализированных инструментов из нержавеющей стали с С-образным зажимом, что обеспечивает токопроводящую способность проводника и предотвращает деформацию.


Компактная и водонепроницаемая конструкция: соединения компактны и просты в установке. Специально водонепроницаемые промежуточные соединения обеспечивают кратковременное погружение шины.

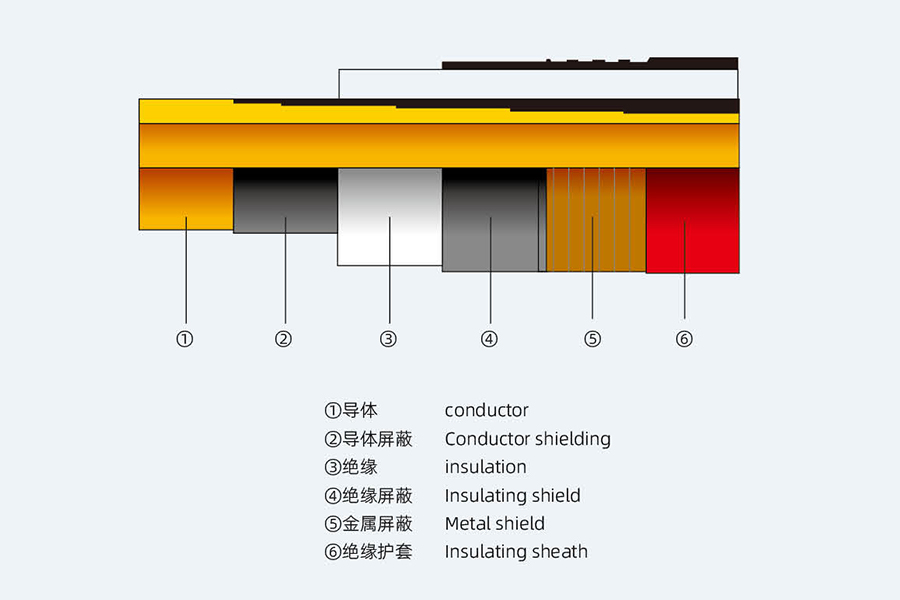

Структура продукта и требования
Композитная экранированная изолированная трубчатая шина представляет собой комбинацию трубчатого (медного или алюминиевого) проводника шины и экрана проводника, изоляции, изоляционного экрана и т. д., экструдированного полимером для реализации тока проводимости и экранирующей изоляции шины.

Основной выбор сырья: проводниковая медная жесткая трубка (специально изготовленная по индивидуальному заказу), внутренний экран, внешний экран, резина EPDM, металлический экранирующий слой, медная фольга, внешняя оболочка и изоляция из полиолефинового полимера.
Основная технология: трехслойная технология совместной экструзии - обеспечение качества экструзии, интерфейс между внутренним и внешним экранированием и изоляцией герметичен без зазора, что значительно улучшает производительность изолированной трубчатой шины; Технология соединения изолированной трубчатой шины использует экранированное трубчатое соединение, что делает продукт завершенным.

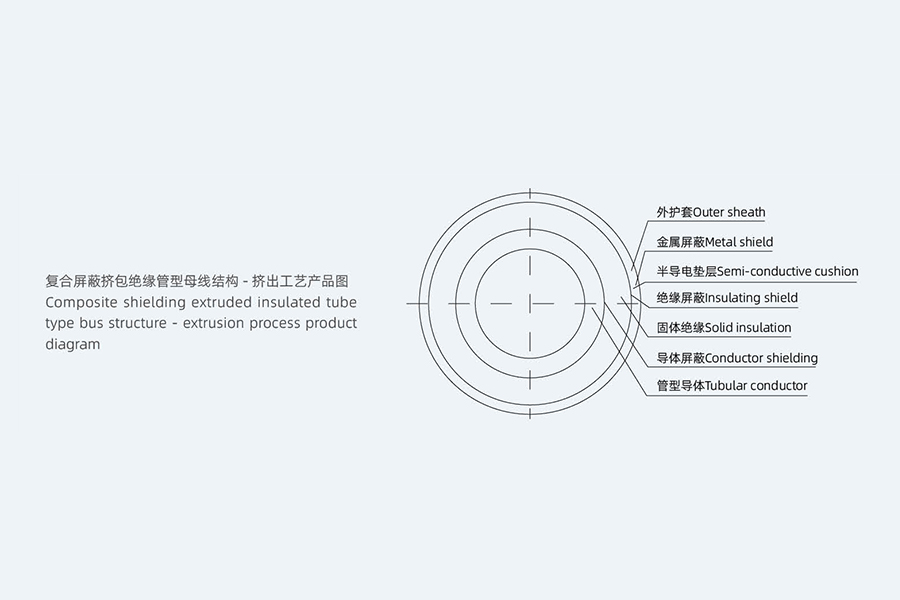

Чертеж структуры продукции

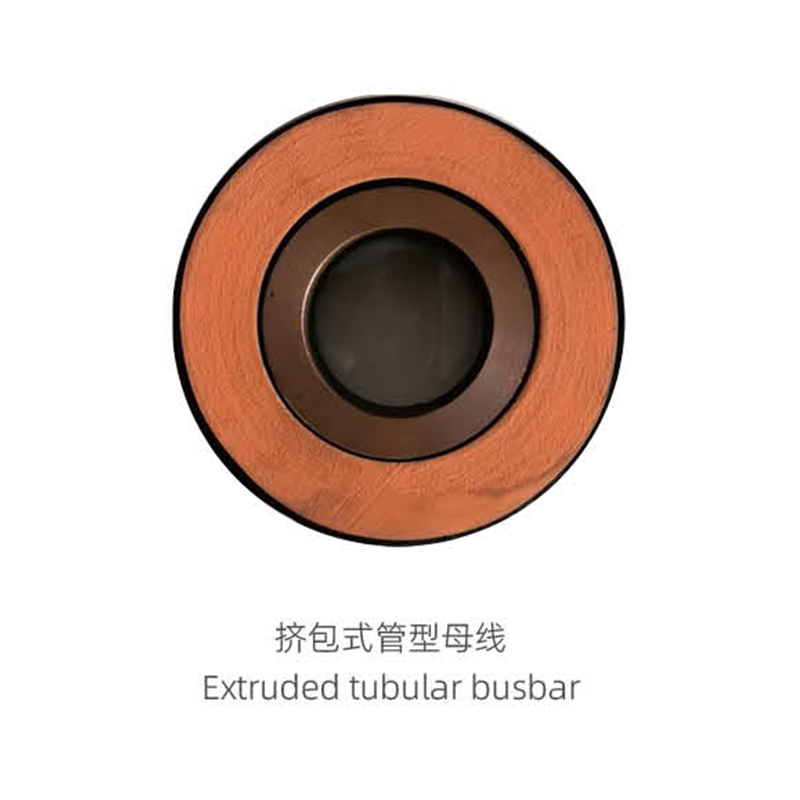

Преимущества шины трубчатого типа с экструдированной изоляцией

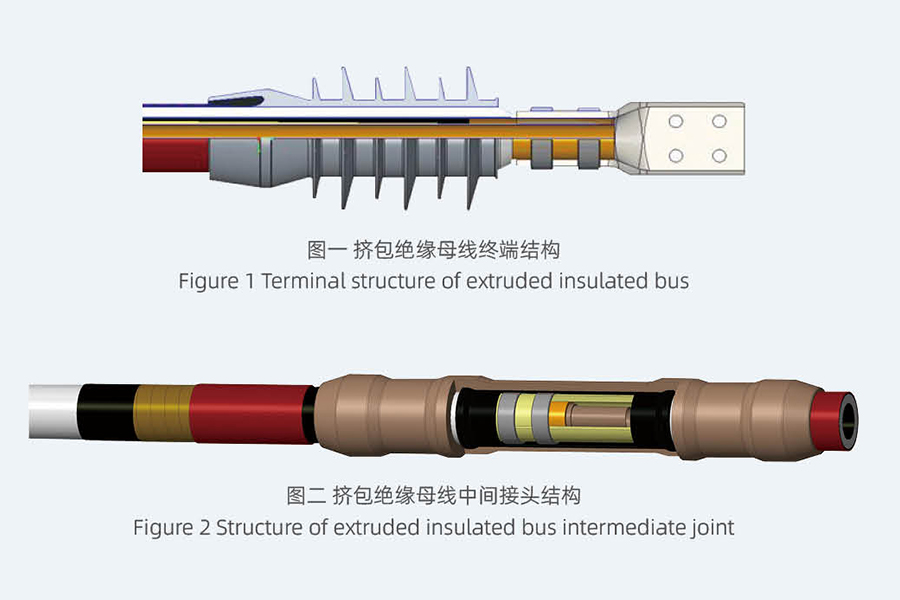

Клеммный адаптер соединяет медную трубу с круглым проводником с концом соединения мягкого компенсатора, обеспечивая плавный переход от круглого к квадратному, уменьшая повышение температуры на конце и обеспечивая несущую способность проводника по току. Конус напряжения используется для изменения распределения электрического поля при концентрации напряжения на готовом холодноусадочном терминале, снижения напряженности электрического поля, уменьшения разряда продукта, уменьшения повреждения изоляции, улучшения эксплуатационных характеристик трубчатой шины, обеспечения срока службы трубчатой шины и снижения частоты аварийных поломок.

Технология производства изолированной трубчатой шины
Преимущества соединения: небольшая конструкция, простота установки, после специальной обработки может быть погружена в воду на короткое время, путем изменения геометрической формы соединения трубной шины концентрация напряжения для изменения распределения электрического поля, снижения напряженности электрического поля, с целью уменьшения возможности возникновения короны, уменьшения повреждения изоляции, улучшения эксплуатационных характеристик трубной шины, обеспечить срок службы трубчатой шины, снизить аварийность при поломках.

Общие правила
Данная техническая спецификация применима к композитной экранирующей полностью изолированной медной шине и устанавливает технические требования с точки зрения функции, структуры, производительности, установки и испытаний.
Данная техническая спецификация представляет собой минимальные технические требования, не определяет все технические детали и не полностью цитирует положения соответствующих стандартов и спецификаций. Подрядчик должен предоставить высококачественную продукцию в соответствии с настоящей технической спецификацией и соответствующими национальными стандартами.


Типичные решения для применения изолированных трубчатых шин
Способ 1: Подключите главный трансформатор к диспетчерской
Это наиболее распространенный способ применения трубчатых шин. Шина напрямую подключена от низковольтных клемм главного трансформатора к
клеммы коммутационного шкафа в диспетчерской. Основные преимущества: Подходит для больших токов. Проводка прозрачная и красивая, может быть полностью изолированной или полуизолированной.

Метод 2: Шина прокладывается через кабельную траншею или кабельный мезонин
На рисунке ниже представлен еще один распространенный способ применения трубчатых шин. Шины могут быть подключены к распределительным шкафам через подземные кабельные траншеи
или кабельные мезонины, а также могут использоваться для соединений между распределительными шкафами. Эта шина полностью изолирована и особенно подходит для ситуаций
где проводка затруднена.

Метод 3: Трубчатые шины прокладываются через кабельные траншеи или кабельные мезонины
Этот метод является методом верхнего кабельного соединения распределительного шкафа. Его также можно подключить через кабельное мезонинное и нижнее кабельное соединение
метод. Пользователи могут выбирать в зависимости от реальной ситуации. Тип шины полностью изолирован.

Метод 4: Система мониторинга трубчатой шины с ЧПУ
Наша компания разрабатывает его самостоятельно и реализует беспилотный интеллектуальный мониторинг множества технических данных метрополитена.

Изолированная трубчатая шина

Преимущества сборных холодноусадочных промежуточных соединений

Компактная конструкция, простая в установке.


Изменяет распределение электрического поля в точках концентрации напряжения трубчатого соединения шин путем изменения его геометрической формы, тем самым снижая напряженность электрического поля.


Направлен на минимизацию вероятности коронного разряда, уменьшение повреждения изоляции и улучшение характеристик трубчатой шины.


Обеспечивает срок службы трубчатой шины и снижает частоту аварий при поломках.


Прямой контакт между проводниками достигается посредством внутренних втулок из нержавеющей стали, соединенных снаружи двумя полукруглыми шинами. Четыре С-образных зажима из нержавеющей стали затягиваются и свариваются с использованием специальных инструментальных форм, что обеспечивает токопроводящую способность проводника и предотвращает деформацию.


После водонепроницаемой обработки промежуточные соединения позволяют шине кратковременно работать, находясь под водой.

Рекомендуемые продукции

О нас
ООО «Цзянсу Вопэн Пауэр Текнолоджи» (Jiangsu Wopeng Power Technology Co., Ltd.)
ООО «Цзянсу Вопэн Пауэр Текнолоджи» (Jiangsu Wopeng Power Technology Co., Ltd.)
Основанная в июне 2018 года, Jiangsu Wopeng Power Technology Co., Ltd. является Производитель трубчатых шинопроводов из силиконовой резины EPDM на заказ и Завод трубчатых шинопроводов из силиконовой резины EPDM высокого напряжения OEM, оно быстро превратилось в специализированное высокотехнологичное предприятие в области систем шинопроводов высокого и низкого напряжения.
Мы собрали профессиональную команду отраслевых экспертов, старших инженерно-технических работников и опытных специалистов по производству, которые много лет занимаются технологией энергетического оборудования.
Наша основная продукция включает медные и алюминиевые трубчатые шинопроводы, трубчатые шинопроводы для ветроэнергетики, интенсивные (компактные) шинопроводы и системы скользящего контактного провода. Мы сосредоточены на исследованиях, разработке и производстве полностью изолированных закрытых трубчатых шинопроводов напряжением 0,4–35 кВ и низковольтных систем шинопроводов с литой изоляцией, обеспечивая надежные пути передачи электроэнергии для электростанций, подстанций, ветропарков, рельсового транспорта и промышленных объектов.
Сертификаты и награды
  • Лицензия на ведение бизнеса
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
Новости
Полностью изолированная трубчатая шина Знание отрасли

Полностью изолированная трубчатая шина представляет собой компонент передачи энергии премиум-класса, который герметизирует трубчатые проводники эпоксидной смолой или сшитыми изоляционными материалами, разработанный для высоконадежных распределительных систем. Устраняя воздействие проводов под напряжением, этот продукт обеспечивает превосходную электробезопасность и экологическую адаптируемость на подстанциях, промышленных объектах и ​​станциях возобновляемых источников энергии. Компания Jiangsu Wopeng Power Technology Co., Ltd. является специализированным производителем в этой области и стремится предоставлять клиентам по всему миру высококачественные полностью изолированные решения для трубчатых шин, соответствующие стандартам IEC и GB.

Основная структура и технология изоляции

Основой полностью изолированных трубчатых шин является многослойная система изоляции. Проводники обычно изготавливаются из медного или алюминиевого сплава высокой чистоты с внешним плотным изоляционным слоем, образованным путем нанесения покрытия в псевдоожиженном слое эпоксидным порошком или методом погружения в жидкость. Эпоксидный изоляционный слой достигает диэлектрической прочности, превышающей 30 кВ/мм, что обеспечивает равномерную герметизацию изделий сложной формы и устраняет риск частичного разряда. По сравнению с обычными термоусадочными трубками эпоксидное покрытие сохраняет постоянную толщину на изогнутых участках без пузырьков воздуха и зазоров, обеспечивая долговременную диэлектрическую стабильность.

Компания Jiangsu Wopeng Power Technology Co., Ltd. производит полностью изолированные трубчатые шины с использованием компаунда эпоксидной смолы, полученного методом вакуумного литья (литьевая смесь B.I.M.), материала, обладающего превосходными электрическими характеристиками, высокой механической прочностью и влагостойкими самозатухающими свойствами. Изделие имеет степень защиты IP68 и способно выдерживать постоянное погружение в воду и попадание пыли в экстремальных условиях эксплуатации на открытом воздухе.

Сравнение производительности с традиционными неизолированными шинами

В системах 35 кВ традиционные голые шины требуют безопасного зазора 150–300 мм, тогда как полностью изолированные трубчатые шины имеют твердую изоляцию, что значительно сокращает межфазные расстояния. Эта компактная конструкция уменьшает объем распределительного устройства, снижает затраты на материалы и улучшает использование пространства. В следующей таблице представлено сравнение ключевых параметров двух типов продуктов:

Параметр Полностью изолированная трубчатая шина Традиционная голая шина
Метод изоляции Твердая изоляция из эпоксидной смолы Воздушная изоляция
Рейтинг защиты IP68 (пыленепроницаемый и водонепроницаемый) Негерметичный, подвергается воздействию окружающей среды
Расстояние между фазами 35 кВ Минимизированный дизайн 150-300 мм
Устойчивость к загрязнению Герметичная конструкция, невосприимчивая к солевым брызгам и химикатам. Поверхность склонна к загрязнениям, требует регулярной очистки.
Цикл технического обслуживания Низкие эксплуатационные расходы, срок службы составляет десятилетия. Высокочастотное обслуживание, в зависимости от окружающей среды
Выдерживаемый ток короткого замыкания До 63 кА/1 с (проверено испытаниями) Зависит от конструкции опоры и расстояния
Диапазон рабочих температур от -40°С до 50°С Ограничено характеристиками изолятора

Инженерная практика показывает, что в средах с высоким уровнем загрязнения системы, использующие полностью изолированную конструкцию, могут снизить уровень незапланированных простоев примерно на 60%. Продукция компании Jiangsu Wopeng Power Technology Co., Ltd. прошла строгие испытания на ток короткого замыкания, сохраняя структурную целостность при уровнях повреждения от 25 кА до 63 кА.

Типичные сценарии применения

Обладая высокой надежностью и адаптируемостью к окружающей среде, полностью изолированные трубчатые шины широко используются в следующих секторах:

  • Ветровые электростанции: Передача сильного тока внутри гондол и вертикальных секций башни, устойчивая к вибрации и коррозии солевым туманом.
  • Городские подстанции: Подземная или компактная интеграция с ГИС, позволяющая экономить земельные площади и снижать затраты на гражданское строительство.
  • Железнодорожный транзит: Системы тягового электроснабжения, отвечающие высоким требованиям к механической прочности и частым скачкам тока при старте и остановке.
  • Нефтехимические и химические парки: Безопасное распределение электроэнергии во взрывоопасных зонах и агрессивных газовых средах.
  • Дата-центры: Внутренние соединения ИБП и распределительного щита высокой мощности, снижающие сопротивление и падение напряжения.

Компания Jiangsu Wopeng Power Technology Co., Ltd. предлагает индивидуальные решения на ток от 630 А до 6300 А с медными или алюминиевыми проводниками в зависимости от требований конкретного проекта. Продукты поддерживают 3-фазные, 4-фазные конфигурации и конфигурации с проводами защитного заземления.

Способы установки и подключения

Полностью изолированные трубчатые шины используют модульные вставные соединительные конструкции. Соседние секции шин обеспечивают как электрическое, так и механическое соединение посредством проводящих розеток, соединенных с изолирующими блоками, при этом места соединений аналогичным образом герметизируются заливкой из эпоксидной смолы для обеспечения общей непрерывности изоляции. При установке центральные соединительные болты необходимо затягивать динамометрическим ключом стандартным моментом 83 Нм с добавлением противоотвинчивающихся колпачков гаек.

Компания Jiangsu Wopeng Power Technology Co., Ltd. предлагает два типа монтажных аксессуаров: горизонтальные подвесные кронштейны и вертикальные пружинные кронштейны с рекомендуемым расстоянием между кронштейнами 1,5 метра. Для длинных трасс шинопровода можно использовать компенсаторы, компенсирующие тепловое расширение и сжатие. После завершения монтажа необходимо провести испытание сопротивления изоляции со значениями более 1 МОм между всеми проводниками и корпусом.

Часто задаваемые вопросы

Подходят ли полностью изолированные трубчатые шины для использования в условиях сильного дождя на открытом воздухе?
Да. Изделие имеет степень защиты IP68, способно выдерживать постоянное погружение в воду и сильное проникновение пыли, что делает его пригодным для использования на уличных подстанциях, прибрежных ветряных электростанциях и в других экстремальных условиях. Изоляционный слой из эпоксидной смолы обеспечивает защиту от ультрафиолета и солевого тумана, не требуя дополнительных защитных кожухов.
Какие токоведущие преимущества имеют трубчатые шины по сравнению с традиционными кабелями?
Трубчатые шины оптимизируют распределение тока за счет скин-эффекта, обеспечивая значительно более высокую токовую нагрузку, чем обычные кабели эквивалентного поперечного сечения. Например, трубчатая шина из алюминиевого сплава 6101B T7 диаметром 120 мм и толщиной стенки 10 мм может выдерживать непрерывный ток примерно 4000 А с превосходной эффективностью рассеивания тепла и меньшим повышением температуры.
Будет ли изоляционный слой из эпоксидной смолы разрушаться при высоких температурах?
Эпоксидная смола выдерживает длительную температуру 180°C, что значительно превышает нормальные рабочие температуры. При стандартных условиях эксплуатации (температура проводника не более 80°С) изоляционный слой сохраняет стабильность в течение десятилетий. Компания Jiangsu Wopeng Power Technology Co., Ltd. использует процессы вакуумного литья для устранения внутренних пустот, что еще больше замедляет термическое старение.
Как проверяются характеристики изоляции после установки?
После установки используйте мегомметр на 2500 В для измерения сопротивления изоляции между фазами и землей, значения которого должны быть не менее 1 МОм. Кроме того, можно проводить испытания выдерживаемым напряжением промышленной частоты с использованием полностью изолированных систем трубчатых шин, способных выдерживать без пробоя напряжение переменного тока 42 кВ, что соответствует требованиям стандарта IEC 61439-6.
Как выбрать между алюминиевыми и медными проводниками?
Медные проводники обладают более высокой проводимостью (≥56 м/мм²), подходят для сильноточных применений и высокой стойкости к короткому замыканию. Алюминиевые проводники легкие и экономичные, их проводимость ≥34 м/мм² идеально подходят для подвесных прокладок с большими пролетами или проектов, чувствительных к весу. Компания Jiangsu Wopeng Power Technology Co., Ltd. поставляет оба материала с никелевым или луженым покрытием для защиты от коррозии.
Соответствует ли продукция международным экспортным стандартам?
Полностью изолированные трубчатые шины производства Jiangsu Wopeng Power Technology Co., Ltd. разрабатываются и производятся в соответствии с IEC 61439-6, IEC 60529 и другими международными стандартами, отвечая требованиям доступа на рынки Европы, Юго-Восточной Азии, Ближнего Востока и Африки. Продукция была протестирована независимыми органами по сертификации, включая ASTA-UK и CPRI-India.

Справочное руководство по выбору

В следующей таблице представлены типичные характеристики полностью изолированных трубчатых шин производства Jiangsu Wopeng Power Technology Co., Ltd.:

Номинальный ток (А) Материал проводника Размер проводника (мм) Напряжение изоляции (В) Ток короткого замыкания (кА/1 с)
630-1250 Алюминиевый сплав Индивидуально для каждого проекта 1000 50
1600-2500 Алюминиевый сплав / Copper Индивидуально для каждого проекта 1000 100
3200-4000 Алюминиевый сплав / Copper Индивидуально для каждого проекта 1000 100-120
5000-6300 Медь Двойная параллельная структура 1000 125

Конкретный выбор требует комплексного расчета с учетом температуры окружающей среды, метода установки, устойчивости к короткому замыканию и требований к падению напряжения. Техническая команда Jiangsu Wopeng Power Technology Co., Ltd. предоставляет полный цикл услуг: от консультаций по проектированию до послепродажной поддержки, гарантируя, что каждый проект получит оптимальное решение по распределению электроэнергии.
