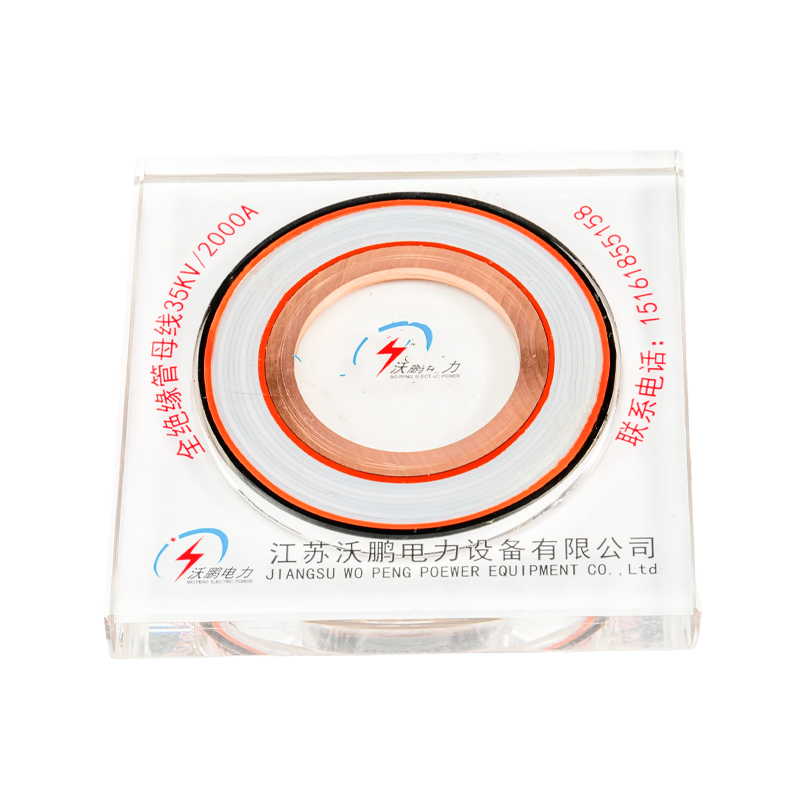

Трубчатая шина с изоляцией из ПТФЭ (политетрафторэтилена)

Трубчатая шина Вопэн (Wopeng) PTFE специально разработана для экстремальных условий. В его основной изоляции используется точная механическая намотка пленки политетрафторэтилена (ПТФЭ), между слоями которой нанесено силиконовое масло для образования плотного, безгазового непрерывного изолятора. Изделие включает в себя не менее 5 емкостных экранов (включая нулевой экран, градуировочный экран и заземляющий экран) и оснащено удлинителями ползучести из силиконовой резины для достижения оптимизированного распределения электрического поля и улучшенных характеристик ползучести. Он обеспечивает превосходную коррозионную стойкость и превосходную устойчивость к высоким/низким температурам, диапазон рабочих температур от -60°C до 250°C и класс защиты, достигающий IP68.

Свяжитесь с нами +
Предыдущая：нет предыдущей продукции Следующая：Трубчатая шина литьевая из эпоксидной смолы
  • Подробная информация о продукции
  • Характеристики
  • Свяжитесь с нами

Технические преимущества

Температурная стойкость: Диапазон рабочих температур от -60°C до 250°C.

Коррозионная стойкость: устойчив к кислотам, щелочам, солевому туману и органическим растворителям.

Смазочные свойства: Чрезвычайно низкий коэффициент трения трубчатой шины из ПТФЭ, снижающий механическое напряжение.

Высокая диэлектрическая прочность: низкая диэлектрическая проницаемость, минимальные диэлектрические потери и стабильные изоляционные характеристики.


Схема структуры изолированной трубчатой шины (процесс политетраоксиэтилена)

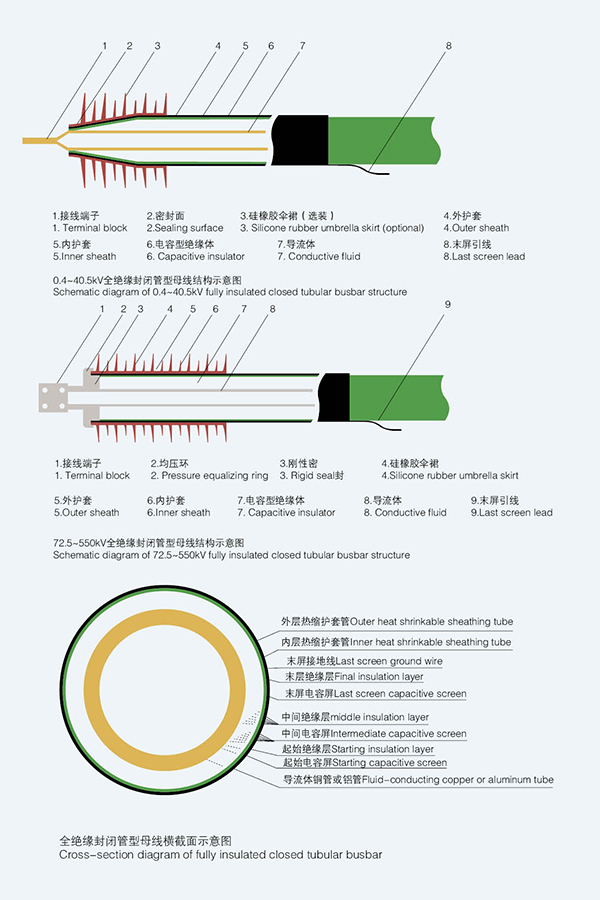

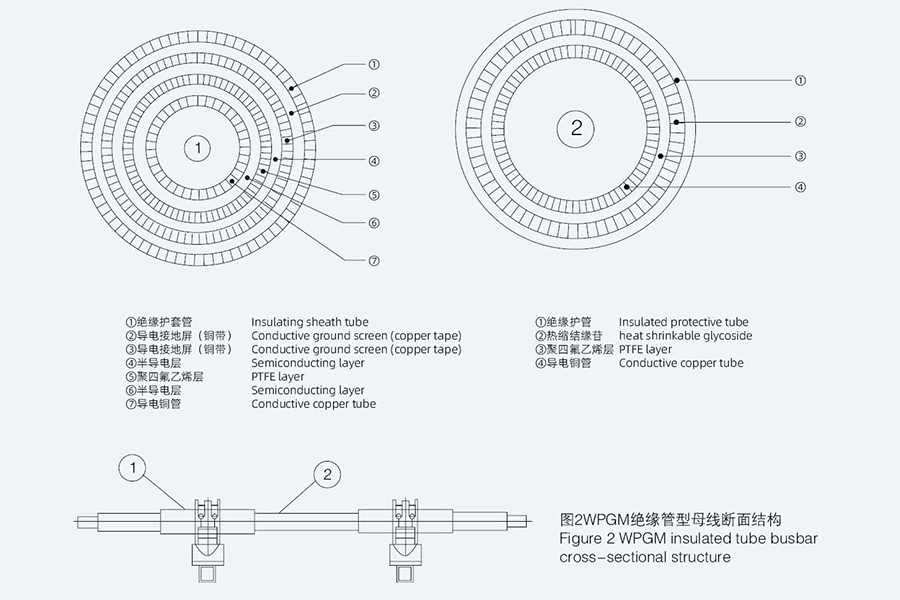

Структура поперечного сечения трубчатой шины с GM-изоляцией показана на рисунке 2.Модель: GMn/n

Типичные решения для применения изолированных трубчатых шин

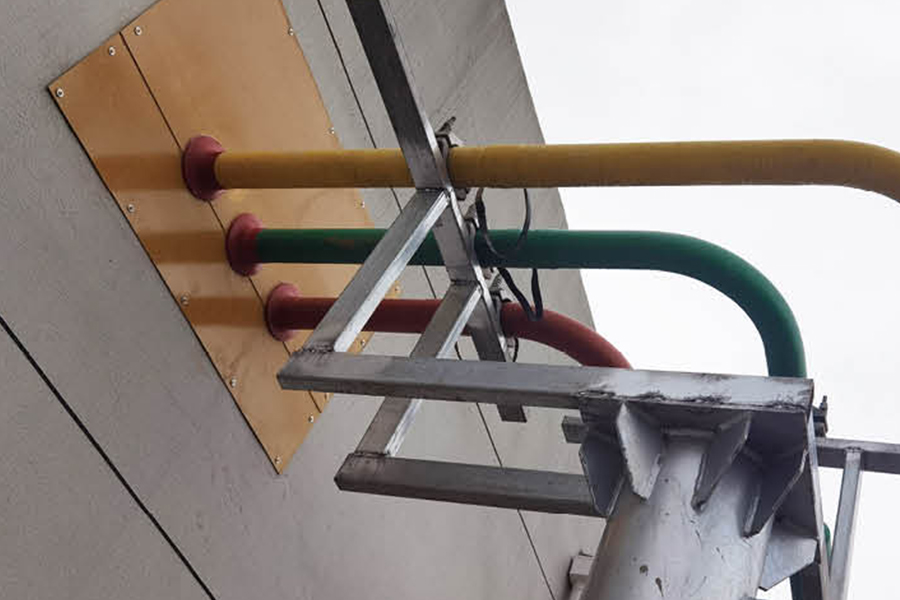

Способ 1: Подключите главный трансформатор к диспетчерской
Это наиболее распространенный способ применения трубчатых шин. Шина напрямую подключена от низковольтных клемм главного трансформатора к
клеммы коммутационного шкафа в диспетчерской. Основные преимущества: Подходит для больших токов. Проводка прозрачная и красивая, может быть полностью изолированной или полуизолированной.

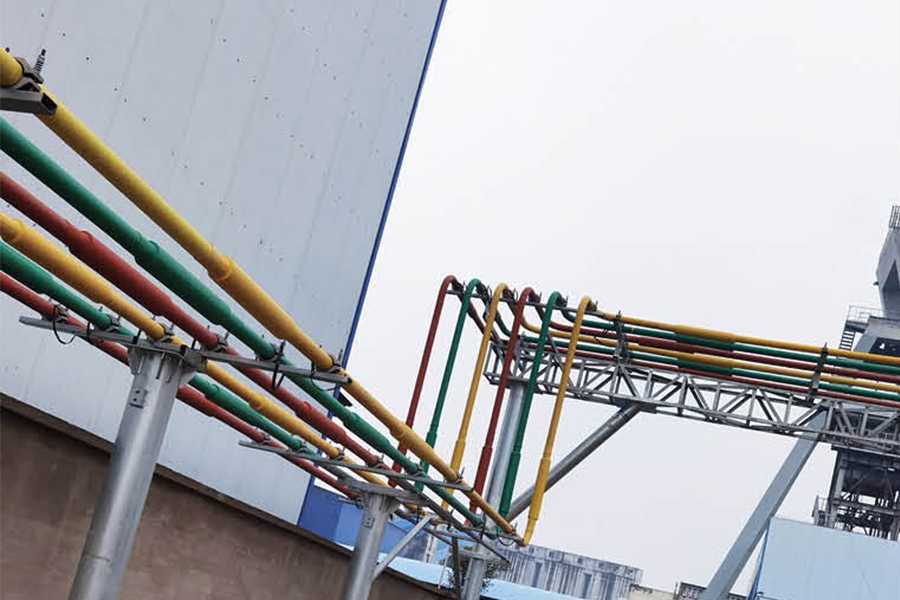

Метод 2: Шина прокладывается через кабельную траншею или кабельный мезонин
На рисунке ниже представлен еще один распространенный способ применения трубчатых шин. Шины могут быть подключены к распределительным шкафам через подземные кабельные траншеи
или кабельные мезонины, а также могут использоваться для соединений между распределительными шкафами. Эта шина полностью изолирована и особенно подходит для ситуаций
где проводка затруднена.

Метод 3: Трубчатые шины прокладываются через кабельные траншеи или кабельные мезонины
Этот метод является методом верхнего кабельного соединения распределительного шкафа. Его также можно подключить через кабельное мезонинное и нижнее кабельное соединение
метод. Пользователи могут выбирать в зависимости от реальной ситуации. Тип шины полностью изолирован.

Метод 4: Система мониторинга трубчатой шины с ЧПУ
Наша компания разрабатывает его самостоятельно и реализует беспилотный интеллектуальный мониторинг множества технических данных метрополитена.

Изолированная трубчатая шина

Технические задачи

Контроль процесса намотки: Требование к равномерности межслойного натяжения составляет ±2%, необходим ультразвуковой контроль для удаления пузырьков воздуха.



Межслойная адгезия: Низкая поверхностная энергия трубчатой шины с изоляцией из ПТФЭ приводит к слабому межслойному сцеплению, требуется применение специальных обрабатывающих составов.



Высокая стоимость: Высокая цена сырья для трубчатой шины с изоляцией из ПТФЭ обусловливает значительно более высокую стоимость готовой продукции по сравнению с другими типами шин.



Сложность утилизации: Материал трубчатой шины с изоляцией из ПТФЭ трудно поддается разложению, что приводит к высоким затратам на экологически безопасную переработку.

Рекомендуемые продукции

О нас
ООО «Цзянсу Вопэн Пауэр Текнолоджи» (Jiangsu Wopeng Power Technology Co., Ltd.)
ООО «Цзянсу Вопэн Пауэр Текнолоджи» (Jiangsu Wopeng Power Technology Co., Ltd.)
Основанная в июне 2018 года, Jiangsu Wopeng Power Technology Co., Ltd. является Производитель трубчатых шинопроводов из ПТФЭ на заказ и Завод трубчатых шинопроводов с изоляцией из ПТФЭ OEM, оно быстро превратилось в специализированное высокотехнологичное предприятие в области систем шинопроводов высокого и низкого напряжения.
Мы собрали профессиональную команду отраслевых экспертов, старших инженерно-технических работников и опытных специалистов по производству, которые много лет занимаются технологией энергетического оборудования.
Наша основная продукция включает медные и алюминиевые трубчатые шинопроводы, трубчатые шинопроводы для ветроэнергетики, интенсивные (компактные) шинопроводы и системы скользящего контактного провода. Мы сосредоточены на исследованиях, разработке и производстве полностью изолированных закрытых трубчатых шинопроводов напряжением 0,4–35 кВ и низковольтных систем шинопроводов с литой изоляцией, обеспечивая надежные пути передачи электроэнергии для электростанций, подстанций, ветропарков, рельсового транспорта и промышленных объектов.
Сертификаты и награды
  • Лицензия на ведение бизнеса
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
  • Патентное свидетельство на полезную модель
Новости
Полностью изолированная трубчатая шина Знание отрасли

Полностью изолированная трубчатая шина представляет собой компонент передачи энергии премиум-класса, который герметизирует трубчатые проводники эпоксидной смолой или сшитыми изоляционными материалами, разработанный для высоконадежных распределительных систем. Устраняя воздействие проводов под напряжением, этот продукт обеспечивает превосходную электробезопасность и экологическую адаптируемость на подстанциях, промышленных объектах и ​​станциях возобновляемых источников энергии. Компания Jiangsu Wopeng Power Technology Co., Ltd. является специализированным производителем в этой области и стремится предоставлять клиентам по всему миру высококачественные полностью изолированные решения для трубчатых шин, соответствующие стандартам IEC и GB.

Основная структура и технология изоляции

Основой полностью изолированных трубчатых шин является многослойная система изоляции. Проводники обычно изготавливаются из медного или алюминиевого сплава высокой чистоты с внешним плотным изоляционным слоем, образованным путем нанесения покрытия в псевдоожиженном слое эпоксидным порошком или методом погружения в жидкость. Эпоксидный изоляционный слой достигает диэлектрической прочности, превышающей 30 кВ/мм, что обеспечивает равномерную герметизацию изделий сложной формы и устраняет риск частичного разряда. По сравнению с обычными термоусадочными трубками эпоксидное покрытие сохраняет постоянную толщину на изогнутых участках без пузырьков воздуха и зазоров, обеспечивая долговременную диэлектрическую стабильность.

Компания Jiangsu Wopeng Power Technology Co., Ltd. производит полностью изолированные трубчатые шины с использованием компаунда эпоксидной смолы, полученного методом вакуумного литья (литьевая смесь B.I.M.), материала, обладающего превосходными электрическими характеристиками, высокой механической прочностью и влагостойкими самозатухающими свойствами. Изделие имеет степень защиты IP68 и способно выдерживать постоянное погружение в воду и попадание пыли в экстремальных условиях эксплуатации на открытом воздухе.

Сравнение производительности с традиционными неизолированными шинами

В системах 35 кВ традиционные голые шины требуют безопасного зазора 150–300 мм, тогда как полностью изолированные трубчатые шины имеют твердую изоляцию, что значительно сокращает межфазные расстояния. Эта компактная конструкция уменьшает объем распределительного устройства, снижает затраты на материалы и улучшает использование пространства. В следующей таблице представлено сравнение ключевых параметров двух типов продуктов:

Параметр Полностью изолированная трубчатая шина Традиционная голая шина
Метод изоляции Твердая изоляция из эпоксидной смолы Воздушная изоляция
Рейтинг защиты IP68 (пыленепроницаемый и водонепроницаемый) Негерметичный, подвергается воздействию окружающей среды
Расстояние между фазами 35 кВ Минимизированный дизайн 150-300 мм
Устойчивость к загрязнению Герметичная конструкция, невосприимчивая к солевым брызгам и химикатам. Поверхность склонна к загрязнениям, требует регулярной очистки.
Цикл технического обслуживания Низкие эксплуатационные расходы, срок службы составляет десятилетия. Высокочастотное обслуживание, в зависимости от окружающей среды
Выдерживаемый ток короткого замыкания До 63 кА/1 с (проверено испытаниями) Зависит от конструкции опоры и расстояния
Диапазон рабочих температур от -40°С до 50°С Ограничено характеристиками изолятора

Инженерная практика показывает, что в средах с высоким уровнем загрязнения системы, использующие полностью изолированную конструкцию, могут снизить уровень незапланированных простоев примерно на 60%. Продукция компании Jiangsu Wopeng Power Technology Co., Ltd. прошла строгие испытания на ток короткого замыкания, сохраняя структурную целостность при уровнях повреждения от 25 кА до 63 кА.

Типичные сценарии применения

Обладая высокой надежностью и адаптируемостью к окружающей среде, полностью изолированные трубчатые шины широко используются в следующих секторах:

  • Ветровые электростанции: Передача сильного тока внутри гондол и вертикальных секций башни, устойчивая к вибрации и коррозии солевым туманом.
  • Городские подстанции: Подземная или компактная интеграция с ГИС, позволяющая экономить земельные площади и снижать затраты на гражданское строительство.
  • Железнодорожный транзит: Системы тягового электроснабжения, отвечающие высоким требованиям к механической прочности и частым скачкам тока при старте и остановке.
  • Нефтехимические и химические парки: Безопасное распределение электроэнергии во взрывоопасных зонах и агрессивных газовых средах.
  • Дата-центры: Внутренние соединения ИБП и распределительного щита высокой мощности, снижающие сопротивление и падение напряжения.

Компания Jiangsu Wopeng Power Technology Co., Ltd. предлагает индивидуальные решения на ток от 630 А до 6300 А с медными или алюминиевыми проводниками в зависимости от требований конкретного проекта. Продукты поддерживают 3-фазные, 4-фазные конфигурации и конфигурации с проводами защитного заземления.

Способы установки и подключения

Полностью изолированные трубчатые шины используют модульные вставные соединительные конструкции. Соседние секции шин обеспечивают как электрическое, так и механическое соединение посредством проводящих розеток, соединенных с изолирующими блоками, при этом места соединений аналогичным образом герметизируются заливкой из эпоксидной смолы для обеспечения общей непрерывности изоляции. При установке центральные соединительные болты необходимо затягивать динамометрическим ключом стандартным моментом 83 Нм с добавлением противоотвинчивающихся колпачков гаек.

Компания Jiangsu Wopeng Power Technology Co., Ltd. предлагает два типа монтажных аксессуаров: горизонтальные подвесные кронштейны и вертикальные пружинные кронштейны с рекомендуемым расстоянием между кронштейнами 1,5 метра. Для длинных трасс шинопровода можно использовать компенсаторы, компенсирующие тепловое расширение и сжатие. После завершения монтажа необходимо провести испытание сопротивления изоляции со значениями более 1 МОм между всеми проводниками и корпусом.

Часто задаваемые вопросы

Подходят ли полностью изолированные трубчатые шины для использования в условиях сильного дождя на открытом воздухе?
Да. Изделие имеет степень защиты IP68, способно выдерживать постоянное погружение в воду и сильное проникновение пыли, что делает его пригодным для использования на уличных подстанциях, прибрежных ветряных электростанциях и в других экстремальных условиях. Изоляционный слой из эпоксидной смолы обеспечивает защиту от ультрафиолета и солевого тумана, не требуя дополнительных защитных кожухов.
Какие токоведущие преимущества имеют трубчатые шины по сравнению с традиционными кабелями?
Трубчатые шины оптимизируют распределение тока за счет скин-эффекта, обеспечивая значительно более высокую токовую нагрузку, чем обычные кабели эквивалентного поперечного сечения. Например, трубчатая шина из алюминиевого сплава 6101B T7 диаметром 120 мм и толщиной стенки 10 мм может выдерживать непрерывный ток примерно 4000 А с превосходной эффективностью рассеивания тепла и меньшим повышением температуры.
Будет ли изоляционный слой из эпоксидной смолы разрушаться при высоких температурах?
Эпоксидная смола выдерживает длительную температуру 180°C, что значительно превышает нормальные рабочие температуры. При стандартных условиях эксплуатации (температура проводника не более 80°С) изоляционный слой сохраняет стабильность в течение десятилетий. Компания Jiangsu Wopeng Power Technology Co., Ltd. использует процессы вакуумного литья для устранения внутренних пустот, что еще больше замедляет термическое старение.
Как проверяются характеристики изоляции после установки?
После установки используйте мегомметр на 2500 В для измерения сопротивления изоляции между фазами и землей, значения которого должны быть не менее 1 МОм. Кроме того, можно проводить испытания выдерживаемым напряжением промышленной частоты с использованием полностью изолированных систем трубчатых шин, способных выдерживать без пробоя напряжение переменного тока 42 кВ, что соответствует требованиям стандарта IEC 61439-6.
Как выбрать между алюминиевыми и медными проводниками?
Медные проводники обладают более высокой проводимостью (≥56 м/мм²), подходят для сильноточных применений и высокой стойкости к короткому замыканию. Алюминиевые проводники легкие и экономичные, их проводимость ≥34 м/мм² идеально подходят для подвесных прокладок с большими пролетами или проектов, чувствительных к весу. Компания Jiangsu Wopeng Power Technology Co., Ltd. поставляет оба материала с никелевым или луженым покрытием для защиты от коррозии.
Соответствует ли продукция международным экспортным стандартам?
Полностью изолированные трубчатые шины производства Jiangsu Wopeng Power Technology Co., Ltd. разрабатываются и производятся в соответствии с IEC 61439-6, IEC 60529 и другими международными стандартами, отвечая требованиям доступа на рынки Европы, Юго-Восточной Азии, Ближнего Востока и Африки. Продукция была протестирована независимыми органами по сертификации, включая ASTA-UK и CPRI-India.

Справочное руководство по выбору

В следующей таблице представлены типичные характеристики полностью изолированных трубчатых шин производства Jiangsu Wopeng Power Technology Co., Ltd.:

Номинальный ток (А) Материал проводника Размер проводника (мм) Напряжение изоляции (В) Ток короткого замыкания (кА/1 с)
630-1250 Алюминиевый сплав Индивидуально для каждого проекта 1000 50
1600-2500 Алюминиевый сплав / Copper Индивидуально для каждого проекта 1000 100
3200-4000 Алюминиевый сплав / Copper Индивидуально для каждого проекта 1000 100-120
5000-6300 Медь Двойная параллельная структура 1000 125

Конкретный выбор требует комплексного расчета с учетом температуры окружающей среды, метода установки, устойчивости к короткому замыканию и требований к падению напряжения. Техническая команда Jiangsu Wopeng Power Technology Co., Ltd. предоставляет полный цикл услуг: от консультаций по проектированию до послепродажной поддержки, гарантируя, что каждый проект получит оптимальное решение по распределению электроэнергии.
