Что такое трубчатая шина из ПТФЭ?

Трубчатая шина из ПТФЭ представляет собой устройство для передачи энергии высокого напряжения, в котором в качестве проводника используется металлическая трубка (обычно медная или алюминиевая), пленка с ориентированной ПТФЭ в качестве первичной изолирующей среды и прецизионный процесс механической намотки для создания многослойной экранирующей структуры. Его основные характеристики включают в себя: пленки из ПТФЭ, покрытые силиконовым маслом между слоями, образующие плотный сплошной диэлектрик без пустот; конфигурация не менее 5 емкостных экранирующих слоев (включая нулевые, градуированные и заземленные защитные слои); и компоненты расширения утечки из силиконовой резины для достижения оптимизированного распределения электрического поля и улучшения характеристик утечки.

Этот тип шинопровода работает в диапазоне температур от От -60 ℃ до 250 ℃ , достигает степени защиты IP68 и обеспечивает превосходную коррозионную стойкость и устойчивость к высоким/низким температурам, что делает его специально созданным для экстремальных условий эксплуатации.

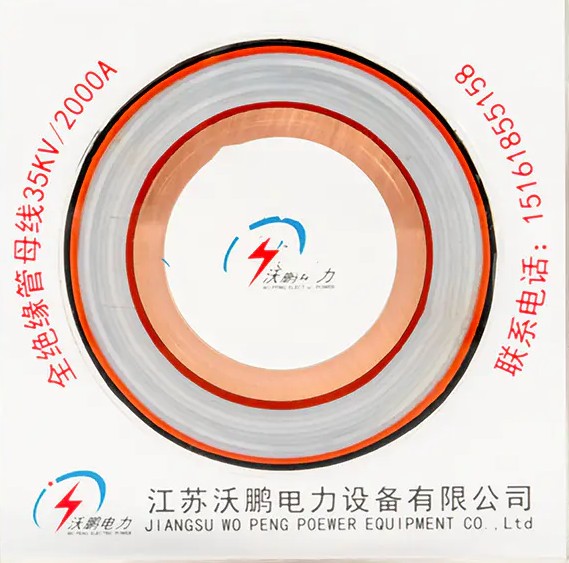

Структурный анализ: прецизионное проектирование пятиуровневой системы защиты

В изоляционной структуре трубчатой шины из ПТФЭ используется концепция многоуровневой защиты изнутри наружу, при этом каждый слой выполняет определенные электрические и механические функции:

Слой проводника и структура рассеивания тепла

В качестве проводника обычно используются медные трубки высокой чистоты T2Y с содержанием меди ≥99,90%. По сравнению с прямоугольными проводниками того же сечения трубчатая структура увеличивает площадь поверхности на 40% и улучшает равномерность распределения плотности тока за счет 60% . В ходе инженерных испытаний медная трубчатая шина Φ200×10 мм, рассчитанная на ток 4000 А, продемонстрировала повышение температуры. 15℃ ниже, чем у обычных кабелей. Полая структура сохраняет коэффициент скин-эффекта Kf≤1, снижая сопротивление переменному току на 35% по сравнению с прямоугольными проводниками; спецификация Φ300×15 мм может непрерывно носить с собой 12000А .

Первичный изоляционный слой: ПТФЭ-ориентированная пленка

В качестве первичного изоляционного слоя используется пленка из фольги с ориентацией ПТФЭ, пропитанная силиконовым маслом. Молекулярная цепь ПТФЭ имеет спиральную структуру с энергией связи углерод-фтор 485 кДж/моль, что придает материалу чрезвычайно высокую химическую стабильность. Этот изоляционный слой остается стабильным в диапазоне температур От -250 ℃ до 340 ℃ ; после 10 лет эксплуатации в средах с суточным перепадом температуры 80℃ диэлектрические потери увеличиваются всего лишь 0,003% .

Многослойная емкостная экранирующая система

Структура защитного слоя обычно включает в себя:

• Защитный слой с нулевым потенциалом : Плотно прилегает к поверхности проводника для выравнивания электрического поля на поверхности проводника.
• Градиентный защитный слой : Плетеный медный сетчатый ремень толщиной 0,2 мм создает эффект клетки Фарадея, снижая напряженность электрического поля на поверхности шины с 2,3 кВ/мм до 0,7 кВ/мм и полное устранение рисков коронного разряда
• Заземленный защитный слой : Обеспечивает окончательную защиту заземления.

Конфигурация компонентов расширения системы утечки из силиконовой резины дополнительно оптимизирует распределение конечного электрического поля, предотвращая поверхностный разряд.

Защитный внешний слой

В наружном слое используются оболочки из полиолефинового полимера или материалы из силиконовой резины с IP68 степень защиты, полностью предотвращающая попадание пыли и обеспечивающая длительную работу под водой. При испытаниях в солевом тумане 10-летняя скорость коррозии составляет ≤ 0,01 мм/год .

Свойства материала: ПТФЭ, адаптируемость к экстремальным условиям

Преимущества ПТФЭ как основного изоляционного материала для шин обусловлены его уникальной молекулярной структурой:

Обратите внимание, что ПТФЭ начинает существенное термическое разложение при 380 ℃, поэтому в инженерных приложениях следует поддерживать температурный запас безопасности 10–15 %, поддерживая рабочие температуры ниже 240 ℃. Всего лишь 0,1% примеси может снизить температуру теплового искажения на 12℃, что делает контроль чистоты материала критически важным.

Преимущества производительности: зачем выбирать трубчатую конструкцию

Революционное улучшение пропускной способности по току

Полая трубчатая структура принципиально меняет характер распределения тока. Данные испытаний проекта State Grid UHV показывают, что решения с трубчатыми шинами улучшают токопроводящую способность за счет 200% по сравнению с традиционными прямоугольными шинами. Принцип заключается в эффективном подавлении скин-эффекта в трубчатых проводниках, что приводит к более равномерному распределению тока и значительному снижению сопротивления переменному току.

Структурные преимущества в области механической прочности

Модуль сопротивления трубчатого сечения достигает 4 раза у прямоугольных шин. В однопролетных 13-метровых опорных конструкциях выдерживает 50 кА Воздействие тока короткого замыкания без деформации, что сокращает использование кронштейна на 60% по сравнению с традиционными решениями. Эта характеристика дает ему незаменимые преимущества на заводах с большими пролетами, подстанциях и проектах инженерных туннелей.

Комплексная эволюция экологической адаптации

Внешняя система защиты проходит антикоррозионную сертификацию уровня C5. Трехцветные оболочки с защитой от УФ-излучения демонстрируют изменение цветовой разницы ΔE≤3 (стандарт CIE Lab*) под интенсивным солнечным светом. Защитный внешний слой выдерживает давление воды на глубине 30 метров и эрозию морской воды, а расчетный срок службы превышает 30 лет .

Сценарии применения: покрытие от суши до глубокого моря

Новая энергетика

В морских ветряных электростанциях Трубчатые шины из ПТФЭ заменить традиционное КРУЭ-оборудование, уменьшив площадь подстанции за счет 40% . Его антивибрационная конструкция способна противостоять тайфунам категории 12 с допуском на виброускорение 5г . На фотоэлектрических электростанциях изоляционные слои из ПТФЭ выдерживают ежедневные колебания температуры до 80 ℃, обеспечивая надежную передачу высокого напряжения постоянного тока.

Химическая и коррозионная среда

ПТФЭ устойчив практически ко всем известным кислотам, основаниям, органическим растворителям и окислителям. В условиях химического производства на поверхности шин не накапливаются загрязнения, а характеристики изоляции не ухудшаются из-за химической коррозии. Применение наполненных ПТФЭ материалов в механическом оборудовании также решает проблему смазывания продуктов, загрязняющих масло.

Муниципальная инфраструктура и специальные проекты

В морских туннелях, интегрированных инженерных коридорах и других влажных или подводных средах степень защиты IP68 обеспечивает долгосрочную надежную работу шин. Арочные конструкции шинопроводов могут соответствовать поверхностям здания, при этом допуски на установку контролируются в пределах ±1 мм , отвечающий двойным требованиям современной архитектурной эстетики и функциональности.

Экстремальные температуры окружающей среды

В чрезвычайно холодных регионах ПТФЭ сохраняет определенную степень гибкости при сверхнизких температурах -260 ℃; в высокотемпературных промышленных средах его предел прочности при 260 ℃ остается примерно 5МПа (около 1/5 значения комнатной температуры), с прочностью на изгиб 1,4 МПа , обеспечение структурной целостности в чрезвычайных ситуациях.

Эволюция технологий и будущие направления

Интеграция интеллектуального мониторинга

Следующее поколение Трубчатые шины из ПТФЭ может интегрировать встроенные оптоволоконные системы контроля температуры для мониторинга температуры проводника в режиме реального времени. Инженерная практика показывает, что эта технология может обеспечить раннее предупреждение о потенциальных горячих точках. 48 часов заранее, снижая частоту отказов с 0,3 в год до 0,02/год . В будущих итерациях будут интегрированы модули связи 5G, позволяющие загружать в реальном времени 128 рабочих параметров и проводить профилактическое обслуживание.

Обновление зеленого материала

Продукты нового поколения, в которых используются переработанные медные материалы (содержание меди ≥95% переработанного материала), сокращают выбросы углекислого газа на 38% по сравнению с традиционными продуктами в сценариях, чувствительных к выбросам углерода, таких как центры обработки данных, что соответствует глобальной тенденции к использованию низкоуглеродного энергетического оборудования.

Исследование сверхпроводящих технологий

Лабораторные высокотемпературные сверхпроводящие медные трубчатые шины уже достигли 20000А допустимая нагрузка по току при температуре -196 ℃, коммерческое применение ожидается примерно в 2030 году, что изменит технические границы передачи сильноточных токов.

Основы выбора, эксплуатации и обслуживания

В практическом инженерном применении заслуживают внимания следующие технические моменты:

1. Выбор толщины стенки : Для герметизации химических трубопроводов рекомендуется использовать втулки из незаполненного ПТФЭ с толщиной стенок ≥1 мм; Для электроизоляционных применений, подверженных циклическому тепловому удару, рекомендуются модели, армированные углеродным волокном, срок службы которых достигает термической усталости. 3 раза что и стандартные модели
2. Температурный запас : Все высокотемпературные применения должны поддерживать температурный запас безопасности 10-15%.
3. Контроль частичного разряда : Качественная продукция должна контролировать частичный разряд ниже 5 шт. (при испытательном напряжении 1,5Ur), превосходящее стандартный предел IEC в 10 пКл.
4. Целостность защитного слоя : Непрерывность градуированных экранирующих слоев напрямую влияет на распределение электрического поля; при установке следует избегать поломки или смятия медных сетчатых ремней
