Что делает трубчатые шины из магниево-алюминиевого сплава незаменимыми для систем передачи электроэнергии сверхвысокого напряжения?

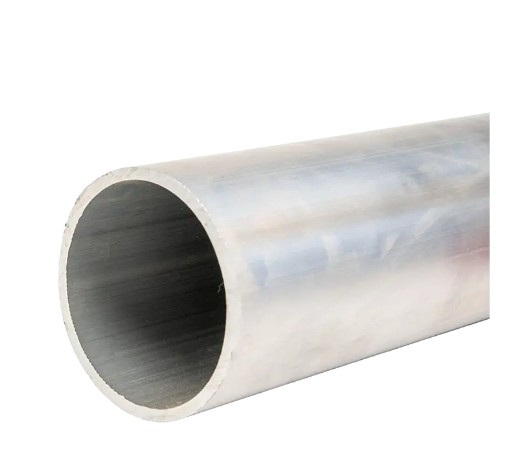

Трубчатые шины сверхвысокого напряжения (СВВ) из магниево-алюминиевого сплава служат основными проводящими компонентами для Системы передачи и преобразования электроэнергии сверхвысокого и сверхвысокого напряжения 500 кВ и выше . Эти продукты, изготовленные с использованием систем материалов из магниево-алюминиевых сплавов с помощью процессов прецизионного экструзионного формования, сочетают в себе легкая конструкция, высокая электропроводность и отличная механическая прочность. . Серия продуктов включает в себя несколько спецификаций материалов, включая алюминиево-магниевый сплав 6063G, алюминиево-марганцевый сплав LF21Y, редкоземельный алюминиевый сплав 6R05 и жаропрочный алюминиевый сплав 2A14, всесторонне охватывая сценарии применения сверхвысокого напряжения от 220 кВ, 500 кВ, 750 кВ, ± 800 кВ до 1000 кВ. В номинальных условиях эксплуатации электропроводность достигает ≥60% МАКО , с номинальной токовой нагрузкой до 12 000 А , предел прочности сохраняется в 180-250МПа диапазон рабочих температур от От -40 ℃ до 150 ℃ и расчетный срок службы 30-40 лет .

Проектирование системы материалов и состава сплавов

Марки и характеристики основных сплавов

Выбор материала для Трубчатые шины из магниево-алюминиевого сплава сверхвысокого напряжения напрямую определяет их электрические характеристики и механическую надежность. В современных инженерных приложениях в основном используются следующие четыре категории сплавов:

• 6063G Алюминий-Магниевый Сплав : Относится к системе термообрабатываемых упрочняющих сплавов Ал-мг-Си, отличается превосходными характеристиками экструзионной обработки и коррозионной стойкостью. Электропроводность составляет примерно 53-55% IACS, прочность на разрыв 120-150 МПа, что подходит для обычных шинных систем подстанций сверхвысокого напряжения.
• LF21Y Алюминий-марганцевый сплав : Антикоррозионный алюминиевый сплав серии Al-Мин., обладающий превосходной стойкостью к атмосферной коррозии, хорошей свариваемостью и умеренной прочностью. В основном он используется на наружных подстанциях в прибрежных районах и в условиях повышенной влажности.
• 6R05 Редкоземельный алюминиевый сплав : Включает редкоземельные элементы (такие как Ce, La и т. д.) в алюминиевую матрицу, значительно улучшая зернистую структуру, повышая жаропрочность и сопротивление ползучести. Электропроводность достигает ≥60% IACS, прочность на разрыв 180-220 МПа, подходит для сильноточных узловых станций сверхвысокого напряжения с большой нагрузкой.
• 2А14 Жаростойкий алюминиевый сплав : Высокопрочный жаропрочный сплав серии Al-Cu-Mg-Si, способный длительно работать при температуре выше 150 ℃, с пределом прочности на разрыв более 250 МПа. Он в основном используется для розеток генераторов, трансформаторов электропечей и других сильноточных устройств с высоким повышением температуры.

Контроль критического химического состава

Точный контроль состава сплава является предпосылкой для обеспечения стабильной работы шин. На примере сплава 6063Г массовые доли его первичных элементов должны строго контролироваться в следующих пределах:

Магний (Mg), как основной легирующий элемент, соединяется с кремнием (Si), образуя упрочняющие фазы Mg₂Si. Благодаря термообработке Т6 (искусственное старение на растворе) прочность материала может быть значительно повышена. Между тем, добавление магния оказывает относительно незначительное негативное влияние на электропроводность, позволяя сплаву 6063G достичь превосходного баланса между прочностью и проводимостью.

Электрические характеристики и допустимая нагрузка по току

Характеристики электропроводности и сопротивления

Основными показателями электрических характеристик трубчатых шин сверхвысокого напряжения являются электропроводность и сопротивление постоянному току. Согласно данным инженерных измерений, разные марки сплавов обладают разными проводящими свойствами:

• 6063G-T6 Состояние : Электропроводность ≥53% IACS, удельное сопротивление при 20℃ примерно 0,0325 Ом·мм²/м.
• 6101-Т7 Состояние : Электропроводность ≥56% IACS, удельное сопротивление при 20℃ примерно 0,0308 Ом·мм²/м.
• 6R05 Редкоземельный сплав : Электропроводность ≥60% IACS, удельное сопротивление при 20℃ примерно 0,0287 Ом·мм²/м.
• 1060 Чистый Алюминий : Электропроводность ≥61% IACS, но с более низкой механической прочностью, используется только в тех случаях, когда требования к прочности не являются критическими.

На примере подстанции 500 кВ при использовании трубчатых шин 6063Г с наружным диаметром 160 мм и толщина стенки 8 мм. , площадь поперечного сечения составляет примерно 3848 мм² . При температуре окружающей среды 35 ℃ и допустимой температуре проводника 80 ℃ пропускная способность непрерывного тока достигает 4500–5000 А . При использовании редкоземельного сплава 6Р05 той же спецификации допустимую токовую нагрузку можно увеличить до 4800–5300 А , что представляет собой улучшение примерно на 6-8%.

Справочная информация по расчету текущей несущей способности

При расчете допустимой токовой нагрузки трубчатых шин необходимо всесторонне учитывать поперечное сечение проводника, условия рассеивания тепла, температуру окружающей среды и факторы солнечного излучения. В следующей таблице приведены справочные значения допустимой нагрузки по току для типичных характеристик при наружных условиях (температура окружающей среды 35 ℃, температура проводника 80 ℃, интенсивность солнечного излучения 1000 Вт/м²):

Примечательно, что при использовании трубчатых шин для соединения между КРУЭ (распределительное устройство с элегазовой изоляцией) и трансформаторами или автоматическими выключателями , фактическая допустимая нагрузка по току должна быть умножена на поправочный коэффициент 0,85-0,90 из-за компактного пространства и ограниченных условий теплоотвода.

Механическая прочность и конструктивный дизайн

Предел прочности и текучести

Трубчатые шины сверхвысокого напряжения должны выдерживать многочисленные механические нагрузки во время работы, включая собственный вес, давление ветра, обледенение и электродинамические силы короткого замыкания. Их механические показатели должны отвечать следующим требованиям:

• Предел прочности (Rm) : ≥180 МПа (сплав 6R05 может достигать давления выше 220 МПа)
• Предел текучести (Rp0,2) : ≥120 МПа (6063G в состоянии Т6 примерно 150 МПа)
• Удлинение (А50) : ≥8% (обеспечивает отсутствие хрупкого разрушения при монтажном изгибе)
• Модуль упругости : Примерно 70 ГПа, что эквивалентно чистому алюминию.

При воздействии тока короткого замыкания шины должны выдерживать огромные электродинамические силы. Принимая 50 кА/3 с В качестве примера тока короткого замыкания электродинамическая сила между соседними параллельными проводниками может достигать нескольких тысяч Ньютонов на метр, что требует, чтобы шины обладали не только достаточной статической прочностью, но и хорошей усталостной прочностью. Предел выносливости магниево-алюминиевых сплавов составляет примерно 35-40% прочности на растяжение, обеспечивая хорошую долговечность в условиях вибрации, вызванной ветром, и вибрации при коротком замыкании.

Проектирование прогиба и опорного пролета

Опорный пролет трубчатых шин напрямую влияет на стоимость проекта и безопасность эксплуатации. Согласно стандартам IEEE Std 605 и DL/T 5222, максимальное отклонение трубчатых шин наружного применения обычно ограничивается пределами от 1/200 до 1/150 пролета. Взяв обычно используемые φ160×8 мм Например, трубчатая шина, под действием собственного веса и основного давления ветра (0,5 кН/м²) максимальный пролет опоры может достигать 8-10 метров . Если использовать усиленные опоры или уменьшить пролет до 6-7 метров, можно значительно уменьшить прогиб и улучшить устойчивость к ветровой вибрации.

Для применения на подстанциях сверхвысокого напряжения с большими пролетами (например, на пересечениях дорог или в зонах размещения оборудования), демпфирующая проволока трубчатой шины Часто используются композитные конструкции или добавляются вспомогательные опоры в середине пролета для подавления вибрации, вызванной ветерком, и вибрации короткого замыкания. Измерения показали, что после установки демпфирующих линий из алюминиевого многожильного провода внутри трубчатых шин амплитуда вибрации, вызванной ветерком, может быть уменьшена за счет более 60% , эффективно предотвращая риск усталостного разрушения.

Устойчивость к атмосферным воздействиям и защита от коррозии

Поведение атмосферной коррозии

Поверхность трубчатых шин из магниево-алюминиевого сплава естественным образом образует плотную Оксидная пленка Al₂O₃ толщиной примерно 2-10 нм. Эта оксидная пленка демонстрирует хорошую стабильность в средах со значениями pH от 4 до 9, эффективно предотвращая дальнейшую коррозию подложки. Однако в промышленной атмосфере (содержащей SO₂), морской атмосфере (содержащей Cl⁻) и кислотных дождях оксидная пленка может быть повреждена, что приводит к точечной или межкристаллитной коррозии.

Данные ускоренных коррозионных испытаний показывают, что годовая скорость коррозии сплава 6063G в промышленных атмосферных средах составляет примерно 0,5-1,5 мкм , а в морской атмосфере примерно 1,0-3,0 мкм . При расчетном сроке службы 30 лет и толщине стенки 8 мм даже без дополнительной защиты потери от коррозии составляют всего лишь 1-2% толщины стены, оказывая ограниченное влияние на прочность конструкции. Однако в сильно агрессивных средах (например, в прибрежных районах с высоким содержанием соли) рекомендуется анодирование поверхности или обработка антикоррозионным покрытием.

Процессы защиты поверхности

Для продления срока службы трубчатых шин в суровых условиях обычно применяют следующие защитные меры:

1. Анодирование : Создание на поверхности пленки Al₂O₃ толщиной 10–25 мкм электрохимическими методами, обладающей высокой твердостью и хорошими изоляционными свойствами, а коррозионная стойкость повышается в 3–5 раз.
2. Фторуглеродное покрытие : Нанесение фторуглеродных покрытий из ПВДФ или FEVE с толщиной пленки 30-50 мкм, демонстрирующих превосходное сохранение цвета и блеска в условиях ультрафиолета и соляного тумана, со сроком защиты от коррозии более 20 лет.
3. Горячее покрытие : Нанесение горячего цинкования или лужения на соединительные детали и другие участки контакта с разнородными металлами для предотвращения гальванической коррозии.
4. Защита от проводящей смазки : Нанесение проводящей смазки, содержащей цинк или серебро, на контактные поверхности соединений для снижения контактного сопротивления и изоляции воздуха и влаги.

Тенденции развития технологий

Новые материалы и процессы

По мере того как проекты сверхвысокого напряжения продвигаются к более высоким классам напряжения и большей пропускной способности, технология трубчатых шин из магниево-алюминиевого сплава продолжает развиваться:

• Нанокомпозитное усиление : Введение наноразмерных частиц TiB₂ или Al₂O₃ в алюминиевую матрицу может повысить прочность на разрыв до выше 300 МПа без существенного снижения электропроводности, при этом улучшая сопротивление ползучести.
• Технология непрерывной экструзии : Использование процессов непрерывной экструзии Conform позволяет производить трубчатые шины неограниченной длины, устраняя недостатки интерфейса, присущие традиционной экструзии, и значительно улучшая консистенцию продукта.
• Онлайн-закалка и старение : Интеграция процессов экструзии, закалки и старения в одну производственную линию сокращает производственные циклы, а точный контроль температуры снижает колебания производительности в состоянии T6 до ±5%.

Интеллектуальная технология мониторинга

На современных подстанциях сверхвысокого напряжения постепенно внедряются технологии Интернета вещей и искусственного интеллекта для мониторинга состояния работы трубчатых шин в режиме реального времени:

1. Распределенное оптоволоконное измерение температуры : Прокладка оптических волокон на поверхности трубчатых шин или в соединениях с использованием принципов комбинационного рассеяния света или рассеяния Бриллюэна для достижения измерения распределенного температурного поля с точностью ± 1 ℃ и пространственным разрешением 0,5 метра.
2. Беспроводной мониторинг деформации : Установка миниатюрных беспроводных тензодатчиков в точках опоры и в середине пролета для сбора данных о частоте и амплитуде вибрации в режиме реального времени, выявления вибраций, вызванных бризом, и рисков галопирующего льда посредством спектрального анализа.
3. Прогнозирование неисправностей ИИ : Обучение моделей машинного обучения на основе исторических эксплуатационных данных, выполнение комплексного анализа многомерных данных, включая температуру, вибрацию и метеорологические условия, для прогнозирования потенциальных неисправностей. 72 часа заранее с точностью более 90%.

Заглядывая вперед, Трубчатые шины из магниево-алюминиевого сплава сверхвысокого напряжения будет развиваться в направлении более высокая прочность, более высокая электропроводность, более длительный срок службы и больший интеллект , обеспечивая надежную поддержку оборудования для создания новой энергосистемы с использованием возобновляемых источников энергии в качестве основы.
