Что делает опорные изоляторы основой современной высоковольтной инфраструктуры

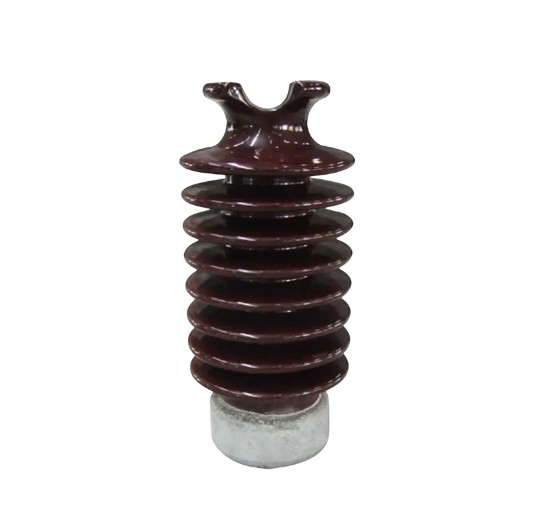

А пост изолятор представляет собой жесткий изолирующий компонент, используемый на подстанциях, линиях электропередачи и распределительных устройствах для поддержки проводов под напряжением и обеспечения электрической изоляции. Несмотря на постоянное появление новых технологий изоляции, опорные изоляторы остаются предпочтительным решением для обеспечения безопасной и стабильной работы сетей в энергосистемы до 550кВ , благодаря их проверенной механической прочности и электрическим характеристикам. Их сопротивление изоляции обычно поддерживается выше 1,0×10¹³Ом , со сроком службы, достигающим от 20 до 40 лет , что делает их одной из наиболее рентабельных долгосрочных инвестиций в энергетическую инфраструктуру.

Основные области применения и диапазон напряжений

Применение опорных изоляторов охватывает несколько критических этапов энергосистем: от распределения среднего напряжения до передачи сверхвысокого напряжения.

Подстанции и распределительные устройства

На подстанциях опорные изоляторы в основном используются для поддержки шин, разъединителей и автоматических выключателей. Стандартные модели допускают изгибающую нагрузку в диапазоне от от 2 кН до 20 кН , отвечающий требованиям исходящих линий трансформаторов различной мощности. Для Подстанции сверхвысокого напряжения 550 кВ Фарфоровые опорные изоляторы остаются основным выбором из-за их превосходной атмосферостойкости и механической стабильности.

Электростанции, работающие на возобновляемых источниках энергии

С быстрым ростом установленной мощности ветровой и фотоэлектрической энергии спрос на опорные изоляторы для повышающих станций возобновляемой энергии значительно возрос. Эти станции обычно расположены в прибрежных, пустынных или высокогорных регионах, что предъявляет более высокие требования к устойчивости изоляторов к загрязнению и перепаду температур. Штыревые изоляторы из композитных материалов демонстрируют более высокую адаптируемость в таких сценариях.

Промышленные системы распределения электроэнергии

В распределительных шкафах и распределительных устройствах предприятий тяжелой промышленности, например, металлургической и химической промышленности, опорные изоляторы используются для фиксации и изоляции токоведущих проводников. Пыль, солевой туман и химическая коррозия в промышленных условиях представляют собой постоянную угрозу для поверхностей изоляторов, поэтому степень проникновения продуктов, защищающих от перекрытия загрязнений, увеличивается с каждым годом.

Рекомендации по сравнению технологий материалов и выбору

На современном рынке опорных изоляторов доминируют два основных технических направления: фарфоровые и композитные полимеры, каждое из которых имеет разные характеристики, подходящие для различных условий эксплуатации.

С точки зрения выбора, Сценарии сверхвысокого напряжения 550 кВ по-прежнему преобладают фарфоровые изоляторы; находясь в 220кВ и ниже В проектах, расположенных в прибрежных зонах, в условиях промышленного загрязнения или в условиях высокой влажности, доля рынка композитных полимерных изоляторов быстро растет. Для станций, требующих частого обслуживания или расположенных в труднодоступных местах, преимущество легкости композитных материалов может значительно снизить затраты на эксплуатацию и техническое обслуживание.

Ключевые показатели эффективности и проверка долгосрочной надежности

Надежность пост изоляторs напрямую связано с безопасной работой энергосистемы, и их основные характеристики должны быть проверены посредством строгих типовых испытаний и долгосрочных эксплуатационных данных.

Электрические характеристики изоляции

Качественные опорные изоляторы должны стабильно поддерживать сопротивление изоляции выше 1,0×10¹³Ом во избежание превышения тока утечки или поверхностного пробоя при номинальном напряжении. Во влажных и загрязненных условиях композитные полимерные материалы из-за своей гидрофобности демонстрируют значительно меньшее снижение напряжения пробоя, чем фарфоровые материалы — характеристика, особенно критическая в сезон дождей или в прибрежных условиях соляных туманов.

Механическая нагрузка

Стандартный расчетный диапазон изгибающих нагрузок для опорных изоляторов обычно составляет от 2 кН до 20 кН . При выборе необходимо всесторонне учитывать совокупное воздействие натяжения проводника, ветровой нагрузки, ледовой нагрузки и электродинамической силы короткого замыкания. Для линий больших пролетов или большой ледовой площади рекомендуется выбирать армированные изделия с изгибающими нагрузками выше 16кН и зарезервировать достаточный запас прочности.

Срок службы и механизмы старения

При нормальных условиях эксплуатации расчетный срок службы опорных изоляторов составляет от 20 до 40 лет . Старение фарфоровых изоляторов проявляется главным образом в снижении механической прочности и разрушении глазури; Изоляторы из композитных полимеров требуют внимания к распушиванию, закалке и охрупчиванию сердечника стержня из силиконовой резины. Регулярное измерение температуры в инфракрасном диапазоне, ультразвуковой контроль и определение гидрофобности являются эффективными средствами продления срока их службы.

Эволюция отраслевых технологий и будущие тенденции

Индустрия пост-изоляторов развивается в сторону высокой производительности, интеллекта и экологизации, а интеграция новых материалов и технологий обнаружения меняет форму продукции.

Непрерывная оптимизация композитных материалов

Рецептуры покрытий из силиконового каучука, вулканизированного при высокой температуре (HTV) и вулканизированного при комнатной температуре (RTV), постоянно совершенствуются. Применение новых наполнителей и связующих агентов повысило стойкость композитных изоляторов к трекингу и эрозии более чем на 30% . Некоторые производители уже выпустили композитные опорные изоляторы, применимые к 363кВ и выше , постепенно проникая в поле сверхвысокого напряжения.

Интеграция технологии интеллектуального мониторинга

Интеллектуальные опорные изоляторы со встроенными тензодатчиками, датчиками температуры и датчиками тока утечки вступили в стадию пилотного применения. Эти устройства могут отслеживать механическую нагрузку, температуру поверхности и состояние деградации изоляции в режиме реального времени, позволяя перейти от периодического обслуживания к обслуживанию по состоянию. Отраслевые оценки показывают, что использование технологии интеллектуального мониторинга может сократить количество незапланированных отключений электроэнергии, вызванных повреждениями изоляторов. от 40% до 60% .

Требования к окружающей среде и возможности вторичной переработки

По мере достижения глобальных целей углеродной нейтральности в энергосистеме все большее внимание уделяется контролю энергопотребления во время производства изоляторов и их переработки по окончании срока службы. Сырье для фарфоровых изоляторов (высокоглиноземистые бокситы, кварц и т. д.) широко доступно и подлежит вторичной переработке; Композитные изоляторы сталкиваются с техническими проблемами при разделении и переработке смолы стержней и силиконового каучука, при этом методы пиролиза и химического разложения являются в настоящее время горячими точками исследований.

Лучшие практики закупок, эксплуатации и технического обслуживания

Для энергетических компаний и инженерных подрядчиков научные решения о закупках и стратегии технического обслуживания являются ключом к обеспечению долгосрочной надежной эксплуатации. пост изоляторs .

Контрольный список проверки квалификации поставщика

• Доступны ли полные отчеты о типовых испытаниях, включая данные электрических, механических и термомеханических испытаний.
• Имеется ли послужной список в высоковольтных приложениях, в частности, эксплуатационные показатели при целевых уровнях напряжения и климатических условиях.
• Стабильна ли цепочка поставок сырья, а также являются ли процессы спекания фарфора или вулканизации полимеров зрелыми и контролируемыми.
• Прошла ли система менеджмента качества сертификаты ISO 9001 и энергетической отрасли.

Установка на месте и текущее обслуживание

1. Перед установкой проверьте внешний вид изолятора на наличие трещин, дефектов глазури или повреждений, а также убедитесь, что путь утечки соответствует требованиям степени загрязнения.
2. При затягивании болтов используйте динамометрические ключи, чтобы избежать концентрации напряжений в фарфоровых деталях или нарушения герметичности на концах композитного изолятора из-за чрезмерной затяжки.
3. Аfter commissioning, conduct outage cleaning and hydrophobicity testing every 1 to 3 years; shorten the cycle to annually in heavy pollution areas
4. Создавайте записи по отдельным изоляторам, документируя заводские параметры, данные испытаний и историю технического обслуживания для поддержки оценки состояния
